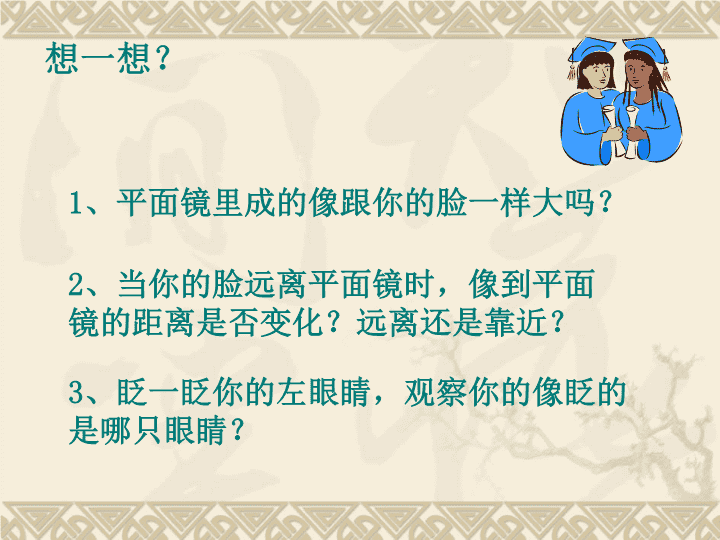

'平面镜成像作图题ppt课件 2、当你的脸远离平面镜时，像到平面镜的距离是否变化？远离还是靠近？1、平面镜里成的像跟你的脸一样大吗？想一想？3、眨一眨你的左眼睛，观察你的像眨的是哪只眼睛？ 例一如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。 例二为了观察井的深度，让与水平面成30度角的一束光能竖直照射到井底，如何放置平面镜？画出其中一条光线的光路图。 2.确定平面镜所成像的位置（1）根据反射光线位置确定像的位置①画出物体上一点发出的任意两条光线，并分别划出反射光线。②将反射光线延长，并找到交点，交点即为物体上那点的像。（2）根据像与物到平面镜的距离相等确定像的位置①在物上取任意两点A，B分别过这两点作到平面镜的垂线，并延长。②在延长线上取点A"到平面镜的距离与A到平面镜的距离相等。同理找到B"点。③根据这两个对应点的位置就可以大致画出像的形状和位置了，如果还画不出来，可以多选几个对应点。 例一根据平面镜成像的特点,画出物体AB经平面镜MN成的像. 3.确定物的位置（1）根据反射定律分别作出反射光线对应的入射光线。这两条直线的交点即入射光线的交点，为发光点S的位置。（2）可利用反射光线先确定像的位置，再由像确定物的位置 例一某发光点S所发出的两条光线经平面镜反射后形成的光线如图所示,请完成光路图并确定发光点S的位置. 能力拓展一巧解时钟问题“在平面镜中看到时钟的指针如图所示，那么此时是什么时刻？”对此问题许多同学感到有一定困难。 解法一：“反看正读法”从题目纸的背面看图，采用常规的读数方法，容易读出此刻为11：35。解法二：“正看逆读法”按逆时针方向读数，图上的数字也相应按逆时针方向从小到大排列，不难读出此时为11：35。（如图二所示） 解法三：“十二扣除法”将时钟上的时间按常规读法读出时间后，再从十二中减去这个时刻即为实际时刻，如图二所示：常规读法时间为0：25，则实际时间为12：00-0：25=11：35。 二最近距离问题如下图所示，树上停着一只乌鸦，而地上有几个小虫，那么，乌鸦从树上的P点飞下来吃地上的哪一个小虫再飞到对面的篱笆墙L的Q点，它飞行的路程最短。请你根据学过的光学知识为它设计一条飞行线路，在下图中作出示意图。 课堂练习1如图所示，入射光线与平面镜的夹角是30°，如果保持入射光线不动，使平面镜绕入射点O逆时针转动10°角时，则反射光线和入射光线的夹角是（）A.增加20°B.增加10°C.减小20°D.减小10°C 太阳光与水平面成45°角，照射到地面上，为了使光线成水平照到右边的墙上，地面上的平面镜与水平面应成多大的角度？22.5° '
