最新公差等级的选择1课件PPT.ppt 49页

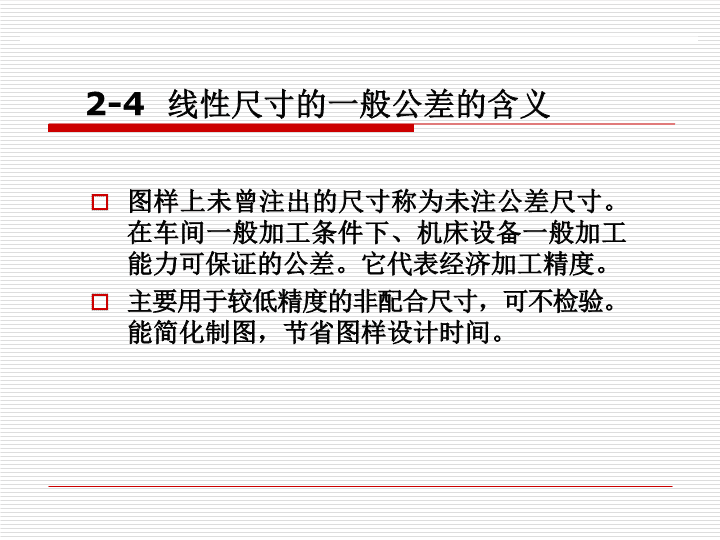

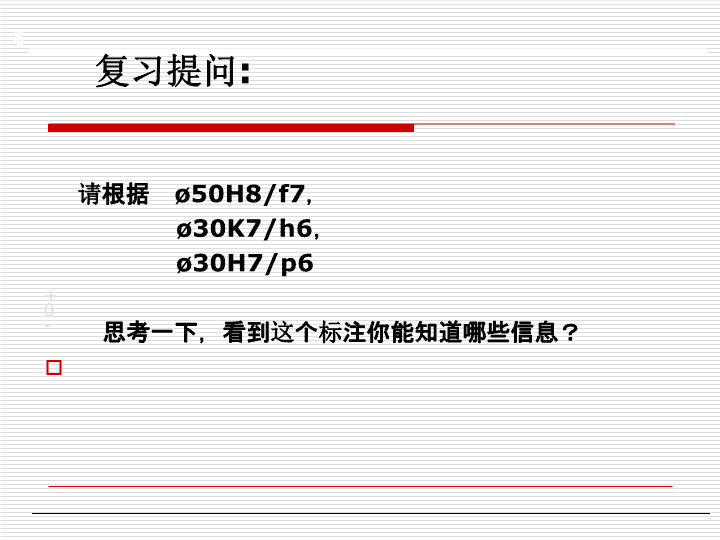

'公差等级的选择1 请根据ø50H8/f7，ø30K7/h6，ø30H7/p6思考一下，看到这个标注你能知道哪些信息？0+-复习提问: 2-4线性尺寸的一般公差的含义图样上未曾注出的尺寸称为未注公差尺寸。在车间一般加工条件下、机床设备一般加工能力可保证的公差。它代表经济加工精度。主要用于较低精度的非配合尺寸，可不检验。能简化制图，节省图样设计时间。 有相对摆动，所以采用小间隙的配合。要求准确定位，采用过渡加工和装配困难 非基准制的应用在实际生产中，由于结构或某些特殊的需要，允许采用非配合制配合。即非基准孔和非基准轴配合，如：当机构中出现一个非基准孔（轴）和两个以上的轴（孔）配合时，其中肯定会有一个非配合制配合。如图所示，箱体孔与滚动轴承和轴承端盖的配合。由于滚动轴承是标准件，它与箱体孔的配合选用基轴制配合，箱体孔的公差带代号为J7，箱体孔与端盖的配合可选低精度的间隙配合J7/f9，既便于拆卸又能保证轴承的轴向定位，还有利于降低成本。 二、公差等级的选择1、选择原则：公差等级选择的基本原则是：在满足使用性能的前提下，尽量选择较低的精度等级。2、常用加工方法所能达到的公差等级3、选用时考虑的其它因素1）孔和轴的工艺等价性2）相关件与配合件的精度3）配合与成本4）过盈过渡配合的公差等级不能太低，间隙配合则不受此限制，但间隙小的配合公差等级应较高。 公差等级的应用 三、配合的选择1、在满足配合性质及要求的前提下，尽可能选优先配合公差带，其次再选择常用配合公差带。2、熟悉优先配合的特点及应用。3、选择配合时还应考虑以下几个方面：1）载荷的大小2）配合的装拆3）配合件的长度4）配合件的材料5）温度的影响6）工作条件 配合IT5至IT13级的应用（尺寸≤５００mm） 五、设计计算实例（一）用计算法确定配合例1：有一孔、轴配合，基本尺寸为Ø100mm，要求配合的过盈或间隙在-0.048至+0.041mm范围内。试确定此配合的孔、轴公差带和配合代号。例2：有一基孔制的孔、轴配合,其基本尺寸为Φ25mm,要求配合间隙在0.040到0.070mm,试用计算法确定此配合代号。学生独立完成课后习题2.5、2.6、2.7 环境描写的作用 一、环境描写的含义、分类及其作用什么是环境描写？环境描写是指对人物所处的具体的社会环境和自然环境的描写。包括：自然环境描写和社会环境描写 自然环境描写是对人类赖以生存的自然万物的描写，如山川河流、花草树木、鸟兽虫鱼、风雨雷电等自然景观的描写。社会环境描写是对人物所处的时代、社会和生活环境等的描写，包括城镇、农村、工厂、军营、机关、学校、商店等人物活动场所和地域风情、风俗习惯等社会风情的描写。 环境描写有什么作用呢？我们先看这样一篇文章：“一天，小明拿着外婆给自己做的新棉衣，高高兴兴回家去，路过一条小河，发现一个七、八岁的孩子在水里，一群人站在岸上指手划脚说着什么。小明顾不上多想，急忙跳入水中，将孩子拉了上来，并不容分说的给他穿上棉衣。” 看了这件事，你们知道小明做了一件好事，还是做了一件坏事？作者对这件事的态度是赞扬，是嘲笑，还是批评？不清楚。为什么不清楚？ 因为文中缺少必要的环境描写。如果加上环境描写，文章的中心就会一目了然，而且有趣的是，加上不同的环境描写，文章会表现出明显不同的中心： 环境一：“数九严冬，雪花纷纷扬扬地飘落，呼呼的北风刮在人的脸上像刀割一样疼，天快要黑了。小明疾步走在回家的路上，突然听到远处传来‘救命’的声音……”在这种情况下，小明将失足落水的儿童救上岸，并给他穿上棉衣，无疑是一种英勇救人的壮举。 环境二：“金秋十月，天高云淡，秋风吹来，让人感到阵阵寒意。丰收的田野上，一条小河缓缓流过。一群农村孩子在冬泳队教练的带领下正在热身，为两个月后的冬泳比赛做准备，一个孩子已经下水……”在这种情况下，小明“急忙跳入水中，将孩子拉了上来”。虽说是出于好心，但他在不了解事情真相的情况下冒然采取行动，就显得很鲁莽。 环境三：“盛夏的一天中午，骄阳似火，天上连一丝风也没有，知了在树上高叫‘热死了，热死了！’不远处有一条清澈见底的小河，一个孩子在水中钻上钻下，宛如一条鱼，显得十分快活……”这种环境下，“小明顾不上多想，急忙跳入水中，将孩子拉了上来，并不容分说给他穿上棉衣。”大家评评，小明这种举动是不是可笑之极、荒谬之极？ 环境描写的作用:①交代事件发生的背景（时间、地点等），增强文章的真实性。例如：英国作家莫里斯芳的《哦！冬夜的灯光》中一开始极写小镇的荒凉“这里十分偏僻，天气很冷”“车窗外面寒风呼呼地怒吼着”“一入夜荒野都是漆黑一片”，交代了事件发生的背景，使整个文章显得真实可信。 ②渲染气氛，烘托人物的心情。例如：小说《社戏》“月夜乘船”一段作者描写到：“两岸的豆麦和河底的水草所发散出来的清香，夹杂在水气中扑面的吹来；月色便朦胧在水气里。淡黑的起伏的连山，仿佛是踊跃的铁的兽脊似的，都远远的向船尾跑去了……” 思考：上文渲染了一种什么样的气氛，烘托出人物什么样的心情？这是一段乘船去看戏时的景物描写，从嗅觉(豆麦和水草的清香)、视觉(月色朦胧)、动觉(群山踊跃)等各个感官，来描绘一幅夏夜乘船图。由情即景，可以体会出本段描写烘托了看社戏的孩子们轻快、喜悦、憧憬、急切的心情；也表现出儿时朋友之间一种至真至纯的友情。 例如“天灰蒙蒙的,又阴又冷,长安街两旁的人行道上挤满了男女老少.”《十里长街送总理》一文中的环境描写,渲染了悲哀的气氛,衬托出人们悼念周总理的极其沉痛的心情. ③反映人物的性格和品质。心里小测验：有人说，看你家的装修就能通晓主人的品位与性格。不信？现在就花上一分钟测试一下吧！假设你房间的窗户，可以眺望外面的美景。如果要配上窗帘，你会选择以下哪一种花式呢？ A、素色B、方格线条C、花朵款式D、装百叶窗帘E、纯白纱窗帘 测试结果选A：你是一个工作与私人生活分得很清楚的人，平时就算在外面如何拼命，下了班之后的私人时间，你可是一点也不希望被公事困扰。所以你希望寻找一处世外桃源，休闲享受家庭生活。 选B：你是一个寻求平稳，注重安全感的人，因此对自己的一切都规划得很好。你的个性比较慎重内敛，不喜欢与别人争得头破血流，。 选C：你生活在一个纯净的世界中，从小到大应该做任何事情都还算顺利，没有经历过什么大挫折。所以你对于人生及未来是相当乐观的，喜欢广交朋友，也认为世界非常美好。你喜欢的家亦是如此，浪漫而带点童话色彩。 选D：你的要求标准很高，不喜欢浪费时间在一些无意义的事情上。你喜欢思考，看事情也相当透彻，不喜欢自己私生活被人干涉，因此你挑选楼盘的要求也不少，而且不会将太多时间花在不符合条件的楼盘上。 选E：你的个性较为优柔寡断，多愁善感，常常被自己的情绪影响。对你而言，你认为心情是做一切事情的原动力，当你处在愉快美好的情绪中，不管多艰难及复杂的事情，你都甘之如饴；相反，如果心情不佳，就算该做的事情你也提不起劲儿。你容易被各式楼盘所吸引，并且会陷入不知道如何作出抉择的烦恼当中。 思考：一个喜欢足球运动的男孩的房间和一个喜欢漫画的女孩子的房间会一样吗？ ③反映人物的性格或品质。例如《一夜的工作》一文写周总理工作的环境：“这是高大的宫殿式的房子,室内陈设极其简单……”可以看出,总理生活多么简朴.又如《穷人》一文中写道“屋外寒风呼啸,汹涌澎湃的海浪……这间渔家的小屋却温暖而舒适.”由此可知,桑娜是个十分勤劳的人. ④推动情节的发展。例如：在《智取生辰纲》中写道“天气未及正午，一轮红日当天，没半点的云彩，其实十分大热”──“石头上热，都疼得不能走路”，推动了情节发展，军士非歇不可，杨志不允，打将起来。争执之中，遇见伪装的晁盖一行人，而其精疲力竭，口渴难耐，为下文“买酒”中计埋下伏笔。此时，一个挑酒的汉子唱道：“赤日炎炎似火烧，野田禾稻半枯焦。农夫心内如汤煮，公子王孙把扇摇”。此句唱词可暗示当时的社会背景，又可提供当日天气情况，烘托一种热的令人鼓噪的气氛，推动情节继续发展，口渴人要“喝酒”。 例如：“湖面立刻失去了平静……”和“等到岸上炊烟四起……”（《鸬鹚》）这些环境描写或侧面写鸬鹚的动态,或表明时间,从而推动了情节的发展. ⑤寄托人物的感情例如《心愿》一文，在点明“我”在一个假日去巴黎的一座街道公园看书之后,交代了“我”周围的环境以及“我”由花丛联想到北京一事,表达了作者思念祖国的思想感情。 ⑥暗示或升华作品主题。例如：《哦，冬夜的灯光》一方面是小镇的荒凉、冬夜的寒冷、黑暗，一方面是小镇居民留下的明亮的灯光。环境的阴冷与小镇人们的善良、热情形成对比。即一冷一暖，一暗一明，突出了文章的中心。 写景的位置：1、在开头写景，渲染某种气氛、交待故事背景，为情节的发展作铺垫。2、在文中写景，推动故事情节的发展。3、在文末写景，升华主题、使作品具有无限的思考空间。 注意：一段具体的环境描写，它的作用往往是多方面的，这需要根据具体的语言环境去综合分析，切忌生硬地把它归结为某一种作用。答题时一定要结合原文分析。 自学指导（一）：出示标杆题1、读《故乡》第二段，回答：这一段景物描写，描绘了一幅什么样的画面，有什么作用？时候既然是深冬；渐近故乡时，天气又阴晦了，冷风吹进船舱中，呜呜的响，从蓬隙向外一望，苍黄的天底下，远近横着几个萧索的荒村，没有一些活气。我的心禁不住悲凉起来了。 描绘出一幅死寂般的故乡冬景图。渲染了农村萧条、荒凉、沉寂的气氛，以烘托“我”当时的悲凉心情。读《故乡》第二段，回答：这一段景物描写，描绘了一幅什么样的画面，有什么作用？ 这时候，我的脑里忽然闪出一幅神异的图画来：深蓝的天空中挂着一轮金黄的圆月，下面是海边的沙地，都种着一望无际的碧绿的西瓜，其间有一个十一二岁的少年，项带银圈，手捏一柄钢叉，向一匹猹⑵尽力的刺去，那猹却将身一扭，反从他的胯下逃走了。 2、请大家再读课文第十二段，然后分析这幅画面有何表达效果？渲染了一种明朗愉快的气氛，烘托人物高兴喜悦的心情。描绘了一幅色彩明丽的月夜刺猹图 归纳小结1、交代事情发生的地点或背景增加事情的真实性2、渲染气氛，烘托人物的心情3、寄托人物的感情4、反映人物的性格或品质5推动情节的发展6、深化作品主题 口诀：环境描写有妙用，营造氛围见背景。人物性格它渲染，后面行文作铺垫。主题思想来深化，散文阅读不用怕。'
