最新偏滤器相关的数值计算课件PPT.ppt 50页

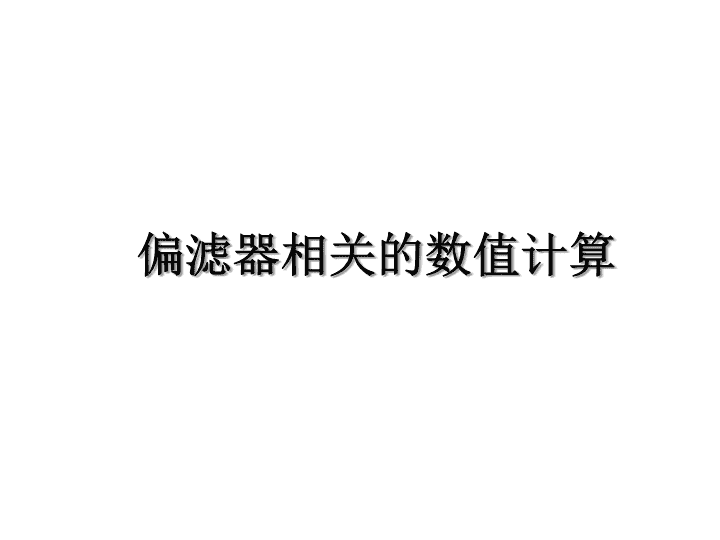

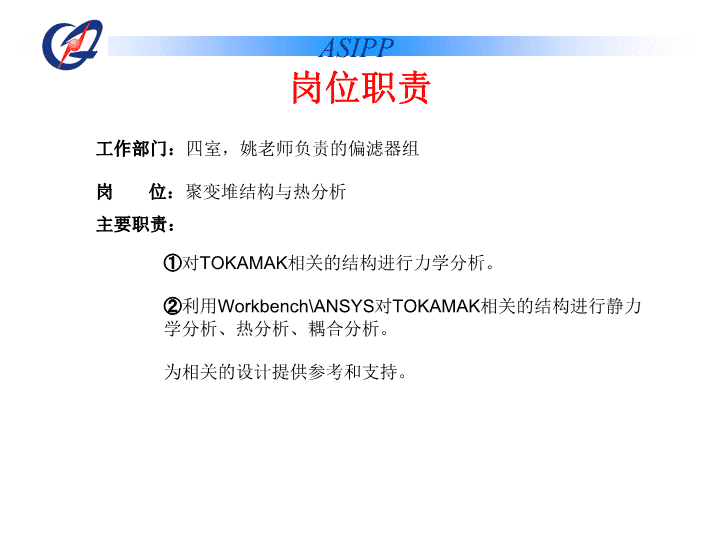

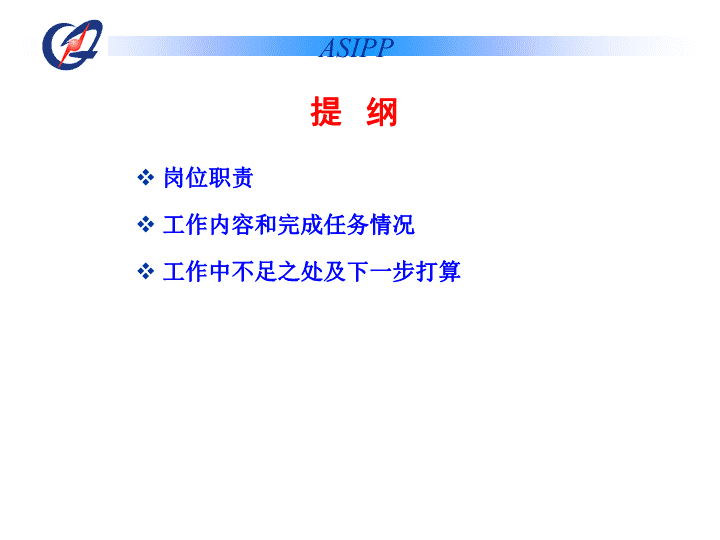

'偏滤器相关的数值计算 提纲岗位职责工作内容和完成任务情况工作中不足之处及下一步打算 岗位职责工作部门：四室，姚老师负责的偏滤器组岗位：聚变堆结构与热分析①对TOKAMAK相关的结构进行力学分析。②利用WorkbenchANSYS对TOKAMAK相关的结构进行静力学分析、热分析、耦合分析。为相关的设计提供参考和支持。主要职责： 最终优化结果：外靶板R=6mmor7mm,L1=19mm，L3=20mm内靶板R=7mm，L1=19mm，L=108mm靶板最大温度降低十几度，最大热应力值降低19%to24%。 EAST偏滤器靶板采用不同材料、不同直径的销条件下，受到的Halo电磁力时的应力响应计算（Halo电流取40%等离子体电流）内靶板应力分析材料为:316LN不锈钢销直径为:5、6、7mmbox上环场电磁力7350Nbox上纵场电磁力175N每条monoblock环场电磁力1386N,纵场电磁力30N 分析结论：①整个内靶板盒体与monoblock部分的强度没有问题②销应力较大，材料改为强度更高的inconel材料为好③建议直径7mm5mm销最大应力达176MPa剪切应接近100MPa 不同销尺寸的Monoblock支撑座焊缝强度分析销直径采用5mm和7mm,316LN不锈钢 结论：①焊缝处应力较大（60MPa左右），建议提高焊接质量。②销直径为5mm时，剪切应力较大（58.237MPa），建议采用7mm，最好采用高强度钢。 RH测试平台静力学分析真空室内加500KG重量，每个窗口加1000Kg重量计算结果：1.最大变形0.24498mm，支撑没有出现水平方向的位移；2.最大应力出现在最宽的窗口下的支撑处，约为26.8MPa；3.支撑强度能够满足要求；4.在本算例施加的载荷情况下，支撑底部不需要固定，放在地面上不会发生水平位移。 EAST钨偏滤器外靶板瞬态热分析峰值热流密度分别为3MW/m2、4MW/m2、5MW/m2和10MW/m2，不考虑水冷作用 温度分布（10MW/m2） 整个靶板最大温度随时间变化曲线 铜最大温度随时间变化曲线 表1不同峰值热流密度条件下铜达到特定温度的时间 结论：①靶板的最高温度随时间近似程指数增长趋势，随时间增加靶板的温差逐渐增大。②缓冲层铜最先达到自身熔点，其次为铜铬锆，最后为钨。③缓冲层铜从初始状态自身熔点（1080℃）的时间分别为10MW/m2:14.07s5MW/m2:37.02s4MW/m2:49.5s3MW/m2:>60s 完成任务情况提交的报告：1、偏滤器内外靶板热分析报告2、Monoblock结构有限元分析3、Monoblock支撑座焊缝强度分析4、EAST钨偏滤器内靶板应力分析5、RH测试平台静力学分析6、EAST窗口在静载重下应力分析结果7、EAST钨偏滤器外靶板瞬态热分析（10MW/m2）8、EAST钨偏滤器外靶板瞬态热分析（3~5MW/m2）9、Monoblock氦冷热分析工作以来发表的学术论文：1、Optimizationofdivertorplatewater-cooledstructureinEASTbasedonorthogonaltheory,PlasmaScienceandTechnology(第一作者，已投稿)2、Thetemperaturecontrolmechanismofabreedingblanketmoduleforfusionreactor.JournalofFusionEnergy.DOI:10.1007/s10894-014-9691-8(第四作者)3、TheDesignandAnalysisoftheCoolingSystemofNBIThermalShieldingforEASTA#EquatorialPort(聚变工程，第四作者)4、Optimaldesignofbiconicallinerstructurebasedonorthogonaldesignmethod,EXPLOSIONANDSHOCKWAVES(第一作者) 工作中不足之处和下一步工作打算：因专业知识的积累远远不够，遇到了很多难以理解的物理问题，自己的差距很大，一些工作可能做得不够好，需要继续努力学习。除了完成室里领导交代的任务外，对之前做得一些工作需要进一步整理，多写一些学术论文。目前正在准备一篇关于用DINAcode预测VDEs期间等离子体演化的文章：PredictionofplasmaevolutionduringVDEsinanytokamakwithDINAcodeDINA程序需要进一步深入的学习。电磁学计算方面还需要加强。4.2日参加英国CCFERemoteHandling机械设计工程师应聘。 谢谢！ Monoblock氦冷热分析 表2主要计算结果 讨论①采用现有的水冷几何结构进行氦冷，显然效果是不如水冷的。②由于没有氦冷的几何模型，如果采用heliumjets冷却效果如何还需要进一步的计算验证。③目前采用的是稳态计算，下一步打算计算下瞬态的情况。 浅谈痔出血的中医治疗办法 内痔诊疗常规内痔指发生于肛管齿线以上,直肠粘膜下的血管性衬垫病理性扩张或增生形成的柔软团。 1.1诊断依据1.1.1便血，色鲜红，或无症状。肛门镜检查：齿线上方黏膜隆起，表面色淡红。多见于Ⅰ期内痔。1.1.2便血，色鲜红，伴有肿物脱出肛外，便后可自行复位。肛门镜检查：齿线上方黏膜隆起，表面色暗红。多见于Ⅱ期内痔。 1.1诊断依据1.1.3排便、行走或其他原因增加腹压时，肛内肿物脱出，不能自行复位，需休息后或手法复位，或伴有疼痛，便血少见或无。肛门镜检查：齿线上方黏膜隆起，表面多有纤维化。多见于Ⅲ期内痔。1.1.4肛内肿物脱出，不能自行复位并发生绞窄、嵌顿、肿胀、坏死，剧烈疼痛，因黏膜破损可有明显出血，肛门镜检查：齿线上方黏膜隆起，表面可溃破。多见于IV期内痔 1.2证候分类1.2.1风伤肠络证：大便带血、滴血或喷射状出血，血色鲜红，或有肛门癌痒。舌质红，舌苔薄白或薄黄，脉浮数。1.2.2湿热下注证：便血色鲜，量较多，肛内肿物外脱，可自行回缩，肛门灼热。舌质红，舌苔黄腻，脉滑数。 1.2证候分类1.2.3气滞血瘀证：肛内肿物脱出，甚或嵌顿，肛管紧缩，坠胀疼痛。甚则肛缘有血栓，水肿，触痛明显。舌暗红，舌苔自或黄，脉弦细涩。1.2.4脾虚气陷证：肛门坠胀，肛内肿物外脱，需手法复位。便血色鲜或淡，可出现贫血，面色少华，头昏神疲，少气懒言，纳少便塘。舌淡胖，边有齿痕，舌苔薄白，脉弱。 1.3治疗方案1.3.1风伤肠络证：祛风润燥，清热凉血，方如凉血地黄汤、槐花散加减。1.3.2湿热下注证：清热利湿止血，方如脏连丸加味。1.3.3气滞血瘀证：理气活血化瘀，方如活血散瘀汤加减。1.3.4脾虚气陷证：健脾益气摄血，方如补中益气汤加减。 《医宗金鉴》生熟三黄汤生熟三黄汤生地、熟地、人参、白术、苍术、泽泻、黄连、黄芩、黄柏、防风、当归、陈皮、厚朴、地榆、乌梅、甘草组成。 生熟三黄汤首载于《医宗金鉴》，谓之“专医血箭痔如神。”后在《外科证治全书》中亦有类似记载。但近代痔瘘专科书籍却少提及，致金玉蒙尘，良方失用。 痔出血的中医治疗主治及功用《医宗金鉴》载：“有血箭痔，生肛门或里或外，堵塞坠肿，每逢大便用力则鲜血如箭，不论粪前粪后，由肠胃风热或兼暴怒成之，初服生熟三黄汤……。”由此可知，生熟三黄汤主治痔疮出血。痔疮之疾多因“饮食不节，醉饱无时，恣食肥腻，耽食不避；严寒酷暑，或久坐湿地，恣意耽着，久忍大便；遂致阴阳不和，关格壅塞，风热下冲，乃生五痔。”(引《疮疡经验全书》语)。 痔出血的中医治疗主治及功用过食辛辣酒物，内生湿热，下注大肠，迫于肛门；久忍大便，燥热内结，积于肛门等皆可发为痔。湿热蕴结于下，发为坠胀肿痛，邪热灼伤血脉则出血。 固本痔疮出血的中医治疗是固本之意，所谓“固城池”也；苍术、泽泻燥湿利湿，湿去则热无所依，邪无所存；黄连、黄芩、黄柏以清理三焦之邪热，热去则血宁，由此则湿热清，燥热除，标实之证可去，所谓“驱邪寇”也；辅以防风疏散大肠之风热，当归活血止血而不留瘀，陈皮、厚朴行气理气而通壅塞，地榆凉血止血，兼作引经之药；少佐乌梅收敛止血、泻中有收，使以甘草调和诸药。综合本方，以清热利湿、凉血止血为旨。祛邪而不伤正，扶正免于助邪，配方严谨，标本兼顾，从而达到药到病除之目的。 总结1.湿--------除湿2.热--------清热3.淤--------化瘀4.虚--------补虚论痔 总结1.湿--------除湿2.热--------清热清热凉血方选凉血地黄汤(祁坤《外科大成》)加减处方：生地黄15克，赤芍9克，枳壳9克，黄芩9克，槐花12克，地榆12克，黄连9克，荆芥9克，甘草6克，防风6克，牡丹皮9克。便秘者加瓜蒌仁12克(打)、火麻仁12克。 总结清热解毒，祛风除湿之防风秦艽汤(陈实功《外科正宗》)加减处方：防风9克，秦艽15克，当归9克，生地黄15克，赤芍9克，茯苓12克，连翘9克，槟榔9克，地榆12克，槐角12克，枳壳9克，白芷9克，苍术9克，甘草6克，栀子9克，泽泻9克。 总结3.淤--------化瘀4.虚--------补虚湿热兼瘀，肿痛作痒者，可用止痛如神汤(吴谦等《医宗金鉴》)处方：秦艽15克，苍术9克，桃仁12克，皂角刺9克，防风9克，黄柏9克，当归尾9克，泽泻12克，槟榔9克，大黄9克。 总结补中益气汤(李杲《东垣十书》)合逍遥散(陈师文等《太平惠民和剂局方》)加减处方：黄芪30克，党参30克，升麻9克，柴胡6克，白术9克，当归9克，白芍9克，茯苓9克，甘草6克，槐花9克，生地黄12克。若气血双虚较甚，用十全大补汤(陈师文等《和剂局方》)加减处方：黄芪30克，党参30克，白术12克，茯苓12克，川芎6克，当归9克，熟地黄18克，白芍9克，炙甘草6克，大枣9克，阿胶9克(烊化冲服)，广木香9克(后下)。 总结在实际药物作用过程中，化瘀，除湿，清热和补虚三法并不是各自为政的，中医治痔讲求整体观念，多味药物共同奏效，从而达到标本兼治的目的。所以，实质上方剂都是以其中一种作用为主，其他为辅，如清热利湿散瘀以清热来达到化瘀消肿的目的，行气散滞化瘀以补虚来辅助巩固化瘀药物的疗效。 谢谢！'
