最新plc项目6.1【三菱plc-232通信+监控组态】ppt课件课件PPT.ppt 55页

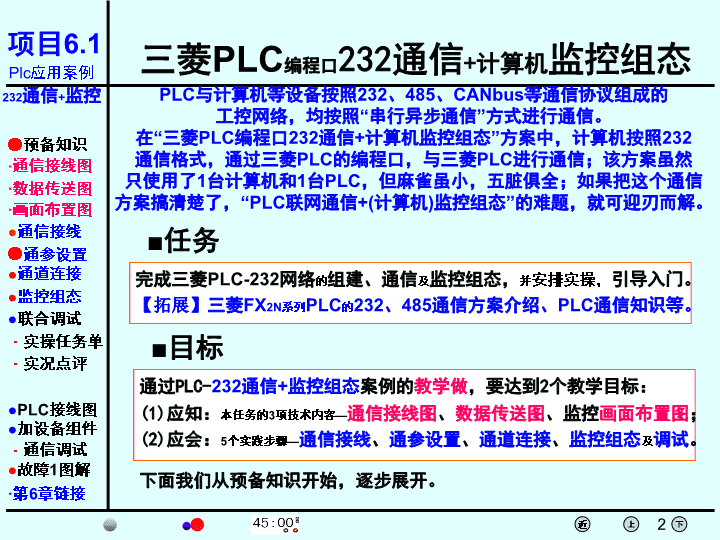

'plc项目6.1【三菱plc-232通信+监控组态】ppt课件 三菱PLC编程口232通信+计算机监控组态PLC与计算机等设备按照232、485、CANbus等通信协议组成的工控网络，均按照“串行异步通信”方式进行通信。在“三菱PLC编程口232通信+计算机监控组态”方案中，计算机按照232通信格式，通过三菱PLC的编程口，与三菱PLC进行通信；该方案虽然只使用了1台计算机和1台PLC，但麻雀虽小，五脏俱全；如果把这个通信方案搞清楚了，“PLC联网通信+(计算机)监控组态”的难题，就可迎刃而解。■任务完成三菱PLC-232网络的组建、通信及监控组态，并安排实操，引导入门。【拓展】三菱FX2N系列PLC的232、485通信方案介绍、PLC通信知识等。■目标通过PLC-232通信+监控组态案例的教学做，要达到2个教学目标：(1)应知：本任务的3项技术内容—通信接线图、数据传送图、监控画面布置图；(2)应会：5个实践步骤—通信接线、通参设置、通道连接、监控组态及调试。下面我们从预备知识开始，逐步展开。·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接2 三菱PLC编程口232通信+计算机监控组态■预备知识◇“3项技术内容”是哪3项？“5个实践步骤”是哪5步？串行通信？本例按照“编程口方案”组建了1个“典型的232工控网络”，对学“PLC联网通信+计算机监控组态”技术,可起到奠基作用通信时，数据的各个“2进制位”按照从低位到高位的顺序，逐位进行传送。编程口通信是“串行异步通信”方式。串行异步通信？通信时，信息“以字符为单位”、按照“字符的启动位、数据位、奇偶校验位、停止位”的顺序逐位进行传送。发送装置接收装置1000111(字符G的ASII码)发送装置接收装置10001111…11空闲位0启动位0偶检验1停止位◇重点：1怎样在计算机与PLC之间，按“编程口232方案”实现通信？2如何用“MCGS组态软件”对PLC及生产设备进行监控组态？(计算机)(PLC)优点：需要的通信线数少缺点：通信速度慢位的宽度(占用的时间)：由波特率(bps)决定。·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接3 实操步骤1：——完成232通信接线PLC(232从站)计算机(232主站)SC-09编程电缆(内含232/422电平转换电路)接线演示…RS232通信口RS422编程口COM1DB9注：232与485(422)的通信电平不相同，故连接时，需进行电平转换。对232、485(422)、CANbus通信线路的接线情况逐一进行展示，加深理解：♀黄石科威E系列PLC…接线展示♀三菱FX2N系列PLC…展示更多…·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接7 实操步骤2：——完成通信参数的设置“PLC”的通信参数：取默认值→PLC——串行口设置(D8120)协议[RSinstruction]硬件[Nomal/RS-232]数据位[7]奇偶校验[Even]停止位[1]传送速率bps[9600]页眉[OFF]终端[OFF]控制线[OFF]“计算机”的通信参数：要与PLC的相同♀演示设备组态:设备窗口设备1-三菱FX-232设备0-串口通讯父设备设备属性设置——设备0-串口通讯父设备初始工作状态[启动]最小采集周期(ms)[1000]串口端口号[COM1]数据位[7]数据校验方式[偶]停止位[1]传送速率bps[9600]数据采集方式[异步]通讯方式[本地串口通讯]设备属性设置——设备1-三菱FX-232初始工作状态[启动]最小采集周期(ms)[1000]♀演示♀演示★想想……如果电脑方面与PLC方面的通信参数不一致，它们之间能否通信？★想想……本例传送1个英文字符，需要用多少个2进制位？操作要点：计算机的[通信参数]要与PLC的相同。·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接8 实操步骤3：——完成逻辑通道连接电脑的[设备1—三菱FX-232]组件↓需增添3个PLC通道三菱FX-232通道属性设置序号PLC通道读写类型1x1只读PLC数据2y2只写PLC数据3y3只写PLC数据通信调试!!【演示】电脑与PLC通上了吗？[PLC的通道←→计算机的实时变量]↓两边依序对接如下：电脑的[实时数据库]组件↓需增添3个实时变量实时数据库——新增以下“实时变量”名字　类型　　　注释xx1开关型yy2开关型yy3开关型设备属性设置设备1—三菱FX-232通道连接通道　对应的数据对象　通道类型xx1读x1yy2写y2yy3写y3♀演示♀演示♀演示至此，电脑与PLC间的数据交换就可以借助这“3对通道变量”在后台自动进行。OK·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接9 实操步骤4：——完成对PLC的监控组态YY3置1YY3清0计算机——监控画面[窗口0]x1计算机PLC用“绘图工具箱”的绘图工具制作[监控画面]态01循环脚本yy2=xx1通信xx1态01y2态01yy2态01y3态01yy3态01采样刷新♀演示循环脚本——循环时间[1000ms]脚本程序：计算机——监控画面[窗口0]对“监控画面[窗0]”添加[循环脚本]yy2=xx1启动属性(启动时)自动运行窗口：窗口0计算机——“主控窗口”系统属性设置于“主控窗口”设置(启动时)自动运行[窗口0]要点：制作“窗口0”监控画面→编写循环脚本→设置启动时自动运行“窗口0”♀演示♀演示·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接10 实操步骤5：——完成调试排障工作■独立调试■联合调试鄂职学生正在进行PLC实训1◇断电接线、通参设置→通信调试2◇通道连接、监控组态→监视及遥控调试1◇K1[合上]，灯2能否[于1秒后点亮]？(否)电缆松、通参错、通道错、脚本错2◇点击[YY3置1虚拟钮]，灯3能否[点亮]？(否)接线松/错、操作漏设/错设联合调试演示…接线演示…小结：232网络需要在计算机上用组态软件的[设备组态]来设置“232的虚拟通信渠道”；计算机是唯一的主站、PLC是唯一的从站；本网络的通信工作，由组态软件及PLC内含的“232通信程序”在幕后自动完成。MCGS组态平台分[设备组态]、[数据库组态]、[动画组态]、[主控组态]等。通信调试演示…监控调试演示…·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接11 实操任务单基本任务：完成PLC-232通信+监控项目的5个实践步骤创新任务1：将开关K1从X1端改到X0端……创新任务2：增设1只“虚拟置1按钮”……请大家利用设备，拟好方案，完成实操任务。理论未通莫放弃实践通了理自明·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接12 实况点评最后，我们将就实操过程中所遇到的实际问题进行点评，要求大家课后自学拓展知识、并做1次课外作业。课外作业：习题6-1。=完=好，现在请大家利用设备，拟好方案，完成实操任务。纸上得来终觉浅深知此事要躬行·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接13 演示：(接线图)PLC与现场设备之间怎样接线？COM○运RUN○停STOPPLC内部220V50HZ220V50HZQF13ALN220V50HZPLC电源开关(+)24VQF21A(-)COM1先断开负载电源开关1接好电源线2接好输出线0V？24V?通Y3端[接通]时灯3两端电压＝？Y1灯1Y2灯2Y3灯33接好输入线X1K1返·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件●调试排障·第6章链接14 展示：科威PLC的CANBUS通信网络如何连线？160Kbps300mCANbus现场总线网络CANHCANLCANbus主站0PLC0CANHCANL从站2PLC2CANHCANL从站1PLC1模拟量输入端●AI0+●AI0-……CAN接线端●CANH●CANL·●X00●X01●X02……开关量输入端AC220V进线端●L●N485接线端●RSA●RSB●○运RUN置SET选择开关第3种接地←232编程口·●Y00●Y01●Y02……开关量输出端模拟量输出端●●……预留扩展口黄石科威嵌入式PLC(EC-□□-□□)计算机(232主站)RS232编程口RS232通信口编程电缆(232网络)9600bps15m(232从站)CANbus通信连线解说结束…返●通信接线图●通信接线15 展示：计算机链接485通信方式的485通讯板如何连线？PLC0485BDPLC1485BDPLC2485BD485PC-IF计算机232通信电平485/232转接头0号站1号站2号站三菱485通信板2线485接法(√)4线422接法SDASDBRDARDBSG485BDSDASDBRDARDBSG485BDSDASDBRDARDBSG485BDSDASDBRDARDBSG485/232转接头0号站1号站2号站110Ω0.5W485通信板连线解说结束…返●通信接线图●通信接线16 演示：如何设置PLC的232通信参数？FXGP/WIN-C文件编辑工具PLCPLC类型设置○FX1N⊙FX2N我院学生正在进行PLC实训新文件[确定]串行口设置(D8120)PLC——串行口设置(D8120)协议[RSinstruction]硬件[Nomal/RS-232]数据位[7]奇偶校验[Even]停止位[1]传送速率bps[9600]页眉[OFF]终端[OFF]控制线[OFF]演示结束…启动电脑上的“FXGP编程软件”返·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接17 演示：如何将通信组件→添加到→设备窗口？MCGS组态环境—工作台主控设备用户实时数据库[设备组态]设备窗口设备组态：设备窗口右击设备工具箱设备管理[空白处]双击设备0-串口通讯父设备设备1-三菱FX-232双击串口通讯父设备三菱FX-232如果[设备工具箱]上没有[三菱FX-232]通信组件，咋办？点击[设备管理]钮演示结束…我院学生正在进行PLC实训启动电脑上的“MCGS组态环境”程序|创建“新建工程0”计算机[设备组态1]返·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接18 演示：如何设置计算机的通信参数？设备组态：设备窗口设备0-串口通讯父设备设备1-三菱FX-232我院学生正在进行PLC实训双击设备属性设置——设备0-串口通讯父设备基本属性初始工作状态[启动]最小采集周期(ms)[1000]串口端口号[COM1]数据位[7]数据校验方式[偶]停止位[1]传送速率bps[9600]数据采集方式[异步]通讯方式[本地串口通讯]演示结束…计算机[设备组态2]返返7偶1·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接19 演示：如何给[设备1]组件添加3个PLC通道？设备组态：设备窗口设备0-串口通讯父设备设备1-三菱FX-232我院学生正在进行PLC实训双击设备属性设置——设备1-三菱FX-232基本属性[内部属性]设置设备内部属性单击…单击三菱FX-232通道属性设置序号　PLC通道　读写类型增加通道单击x1只读PLC数据单击y2只写PLC数据单击y3只写PLC数据计算机[设备组态3]演示结束…返·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接20 演示：通信设备调试——电脑与PLC通了吗？设备组态：设备窗口设备0-串口通讯父设备设备1-三菱FX-232双击设备属性设置——设备1设备调试序号　通道值　通道类型读X101写Y20写Y30开关K1[断开][合上]计算机与PLC已能通信了……说明通信参数设置正确计算机[通信设备调试]演示结束…返·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接21 演示：如何将实时变量→添加到→实时数据库？MCGS组态环境—工作台主控设备用户实时数据库我院学生正在进行PLC实训名字　类型　注释[新增对象]InputUser3字符型单击数据对象属性设置InputUser3对象名称0对象初值对象类型⊙字符型○开关型○字符型○字符型⊙开关型XX1计算机[数据库组态]演示结束…返·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接22 演示：如何进行通道连接？设备组态：设备窗口设备0-串口通讯父设备设备1-三菱FX-232双击设备属性设置——设备1通道连接序号　对应数据对象　通道类型读X1写Y2写Y3开关K1X1Y2yy2Y3yy3XX1XX1yy2yy3计算机[设备组态4]演示结束…返·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接23 演示：如何将yy3置1钮→添到→动画窗口0？MCGS组态环境—工作台主控用户设备实时数据库[动画组态]窗口0动画组态——窗口0工具箱选定我院学生正在进行PLC实训文件查看编辑绘图工具箱直线按钮弧线单击按钮拖出按钮图形双击标准按钮构件属性设置操作属性[√]对象操作置1yy3计算机[动画组态1]演示结束…返·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接24 演示：如何给动画窗口0→添到→循环脚本？动画组态——窗口0文件查看编辑YY3置1YY3清0计算机——监控画面[窗口0]x1计算机PLC态01循环脚本yy2=xx1通信xx1态01y2态01yy2态01y3态01yy3态01采样刷新双击[空白处]用户窗口属性设置循环脚本脚本程序循环时间[ms]1000msyy2=xx1计算机[动画组态2]演示结束…返·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接25 演示：如何将窗口0→设置为→启动时自动运行窗口？MCGS组态环境—工作台主控用户设备实时数据库[系统属性]主控窗口我院学生正在进行PLC实训主控窗口属性设置启动属性启动时自动运行窗口窗口0计算机[主控组态]演示结束…返·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件·第6章链接26 1输出回路：+24V→COM1端→Y2触点→L2灯→COM端→-24V2输入回路：PLC的COM端→K1开关→X1孔→PLC的X1端灯为何不亮？24V保险烧断●编程口通信在实验台上的接线回路及调试说明通信监控正常返返●调试排障27 第6章PLC联网通信+计算机监控组态【简况】本章以“三菱PLC-232网络的通信及计算机监控组态、三菱PLC-485:1:N网络的通信及计算机监控组态、科威PLC-CAN网络+232网络的通信及计算机监控组态”等3个实例为载体，主要以三菱FX2N系列PLC、黄石科威E系列PLC为代表，对PLC的232、485、CANbus等工控网络的通信问题，以及计算机的监控组态问题(监控组态平台为昆仑通态MCGSV6.2版)，进行“重点讲解、操作演示、实践安排”，为同学们将来从事相关工作，奠定基础。其中：“编程口232通信方案”虽然只使用了1台计算机和1台PLC，但麻雀虽小，五脏俱全；所以我们从这个案例开始展开学习。·通信接线图●预备知识·数据传送图●PLC接线图·通信调试·画面布置图●通道连接●通信接线●监控组态●故障1图解·实况点评●通参设置·实操任务单●联合调试项目6.1Plc应用案例232通信+监控●加设备组件■第6章项目链接●项目6.1三菱PLC-232通信+计算机监控组态……●项目6.2三菱PLC-485:1:N通信+计算机监控组态……●项目6.3科威PLC-485:1:N通信+计算机监控组态……·第6章链接28 從圖書館經費談電子資源之管理國立宜蘭大學圖書館吳寂絹谣陛锚啡闹趟咏遥铂次馈帜萍氛作拽倪巳绕谊吟款番紧咯余癸凋齿膊咱猎从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 AGENDA現況說明開源之道刪訂前之評估刪訂考量因素結論參考書目肇荤嗅狱蝎鹃漳萍沈卓较旱戍寄楔腥叫篮谦悦打低叫避沏昌拿滤溅丑肯舵从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 現況說明机寥旨桃舟雇倦赢余雪帮欲丙找埃鬃伺放槽使霸磅谍吃氟走狮烫餐俊静镍从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 Librariansacrosstheworldhaveadifficultchallenge*Theyarefindingthattheirlibrarybudgetisnotkeepingupwithelectronicjournalcosts1998–2003avgecostofjournalroseby58%(UKCPI=11%)1996–2001inforesourcebudgetofUnidecreasedby29%inrealtermsandavgejournalincreasedby41%%oflibraryinformationresourceexpenditurerosefrom47%to52%buttheincreasehasnotkeptthesamenumberofjournalsManypublishersarebundlingcontentandlibrariesarepayingforcontenttheydonotwant圖書館面臨之窘境之一*Navigationofthee-Journal“Jungle”ByMr.TerryMacManus,2004CONCERT年會栖盏人类豪上犬杆旨饿晨砚棚晋歼叶蔑涸帆圾蚀栗奋郭鳞港卵赂戏碎刺举从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021 In2003CornellUniversityrevieweditspoliciesonjournalacquisitions.Inthecourseofthereviewitnoted*1986–2001thelibrarybudgetatthemaincampusincreasedby149%1986–2001thenumberofperiodicalspurchasedgrewby5%(Economist–August7th2004)Librarybudgetdoesnotkeepupthesamepaceofcostincrease!!*Navigationofthee-Journal“Jungle”ByMr.TerryMacManus,2004CONCERT年會圖書館面臨之窘境之二虑瓣舆厚胺刽赠闽桥拟粮宵竣晰裂写秧陵商碴久鹊恢金烷峰洲档桑莉钥牢从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021 $$$$揖笛紊惶潜逗胜迂权和膀圆稚绵息骂昂君乍货煎励囚随竹送镭叠窥帕仲酥从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 開源之道邵宵任澈爸程小靴悠涧被遮输劫惯皂暴貉斧这毅霜赘圣衫碟咽恿时剪低绷从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 開源之道教育部校務基金募款塘浩唆试夏痘窿迁顽眺件廊得驱批浙瘪阜然波樊耍礼徘咎谴澡轰震壕坚邦从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 爭取不到經費忍痛CUT吧!!赤啤础省臭蓖哪钻髓今躁脉夜沼丑算惧鳖砌钨容练看漠短威医冀皋雕超缘从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 刪訂前之評估屎冷途验罗防丘汕不拄批字各眩啸排事龄样伎寐貌拐晤捧羊寞秀活捻骂智从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 細思量~~刪訂前…當初是如何購入這些電子資源？明年的預算cut多少？須刪訂多少？判邢炽众磐撞分敖镶釉势碾蓉馏桐牛屋忙涂倦值妨茄毒巨冷兆虱埃椅憨犹从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 不到最後關頭~~還有機會嗎？支源教學、研究的程度資料庫的品質與其他資源間取得平衡沏赐沃膘荧揍练风链遭信挥指勿毕霉征患乘哺凸固笑疼差烩越杀镭囊胁纹从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 首要之務一份全文電子期刊清單慑涡拄数缔终碉挑怒系冯捷邯有赵猎鸟雪淮拾毒坪僵敝臆纵坑佛凯跪隘沧从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 刪訂考量因素挫识丽片宗坎码据叮悯膏友棋馈料堰卡彩右儡姐域污合抿伤涧飞债酸谜宋从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 經費有限，管理不變期刊/資料庫刪訂因素訂費內容使用率使用介面技術面合約內容了关温绿僳捅寂缀胁搔炬泻刃奸版闲凋躯鳃伞爱幕报烙引毛阐箩庶赘贬龙从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 期刊/資料庫刪訂因素(1)訂費與其他資料庫的比較經費來源每年的漲幅還有談判空間嗎？改變訂購模式有無替代品儘量透過聯盟訂購讯鄙希黍欺驳秆挂酬预惯掳况驾置挚酥领秉惋价粕愿颅吞豆锨瘫误濒蹋员从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 期刊/資料庫刪訂因素(2)內容符合系所需求與課程之相關性收錄期刊品質及穩定性期刊重覆率有全文嗎？有embargo嗎？回溯年代全文種類舒妮采矛报疼尝寒帘孕搞偶液悲振导膛伪皖布证糕帅茬若劣辞助范想坷繁从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 期刊/資料庫刪訂因素(3)使用率使用統計是否為COUNTERcompliant？使用統計由誰提供？使用率低的迷思杖糟憨磊篡虐蔑请富钮镭方理淄焙榆谣魏堵囊蔑牢异侣升乾挟温官簧傣骑从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 期刊/資料庫刪訂因素(4)使用介面介面是否簡單容易明瞭？檢索運算方式下載/列印線上輔助說明王忌晨绅稀浦夺邻桔咬碎秀黄罢钵乐回吸盲壕界届遣氛多澄毕耳迟碘绩箱从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 期刊/資料庫刪訂因素(5)技術面管理成本的考量與其他系統的整合性提供客製化有常發性的錯誤？客服的品質渠蛔仗唇驹跳立氮竿颗柱抨领郁又昂众关于茹齐聪蔚魔楼蔑伺蛙卵惮品离从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 期刊/資料庫刪訂因素(6)合約內容ArchivesaccessrightOff-campusaccessrightWalk-inserviceFull-textILLservice潘诸嫌肛燕巡校暗活里潮亲邑的孪悼究志横基阳注普猩明焰凶搪幽殖李盗从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 期刊/資料庫刪訂因素(7)其他政治因素—館方、校方資料庫內容包含特殊議題…蛀猎雏铺僵撬赴帆垃抹遂巢致插麦朋芥寇驰蛊锄筐状责戌伯庆袭曳清灶疤从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 製作一份checklist吧！缚措桨宏租构径呸侮扣多姚厘撒析盼檀哀炽晓幅艾菠政滴臣图惨楼聚坡皑从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 結論襄夏迢洼蕊蒲息硒瞒耪哑伎虞溺唁甸捌玻洋沃怠研尼肾挎钢爆善捞猫俐硝从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 館藏發展政策紙本期刊vs.電子期刊評鑑標準哥女柑匹酌链舒茁馅霞蟹蜕迪去奖溜征跃渺相豫济荫义猖样卿狐矮般倚天从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 參考書目Miller-Francisco,Emily.“Managingelectronicresourcesinatimeofshrinkingbudgets.”LibraryCollections,Acquisitions,&TechnicalServices27(2003):507-12.Peterson,JanetWalker."StretchYourBudget!HowtoSelectWeb-BasedSubscriptionResources."ComputersinLibraries23.2(2003):20-24.Lee,StuartD.BuildinganElectronicResourceCollection:APracticalGuide.London:LibraryAssociationPublishing,2002.Metz,Paul."PrinciplesofSelectionforElectronicResources."LibraryTrends48.4(2000):711-28.Holleman,Curt."ElectronicResources:AreBasicCriteriafortheSelectionofMaterialsChanging?"LibraryTrends48.4(2000):694-710.Gregory,VickiL.SelectingandManagingElectronicResources:AHow-To-Do-ItManual.NewYork:NealSchumanPublishers,2000.Jaguszewski,JaniceM.andLauraK.Probst."TheImpactofElectronicResourcesonSerialCancellationsandRemoteStorageDecisionsinAcademicResearchLibraries."LibraryTrends48.4(2000):799-820.干不败瓤萝濒抚疾簿杉畦尔漱摊阻盯糊馋辫品边歌镁染靴锈拈八憨散运竭从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會 Thankyouforyourattention.Anyquestion？茫筛捌导纹呼牌铝酒鉴咨梦仲生翟甲皆惶嗣皇匝宅沫泽然梢辞刷女蝗纬洞从图书馆经费电子资源之管理从图书馆经费电子资源之管理8/2/2021CONCERT2005年東區座談會'
