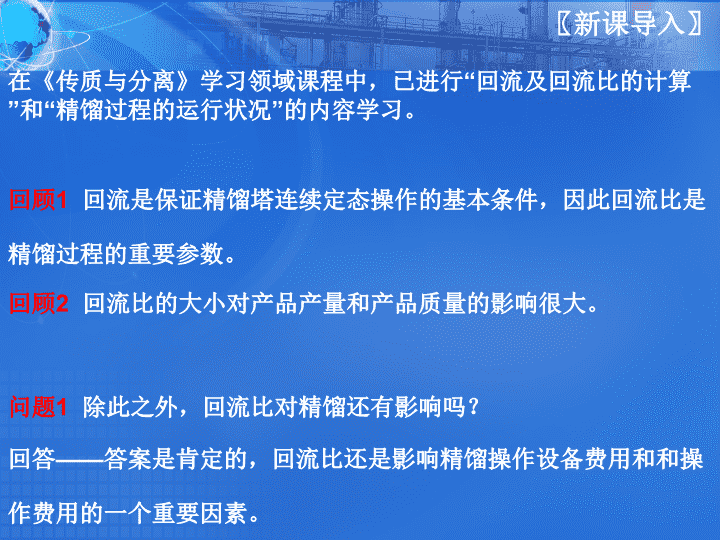

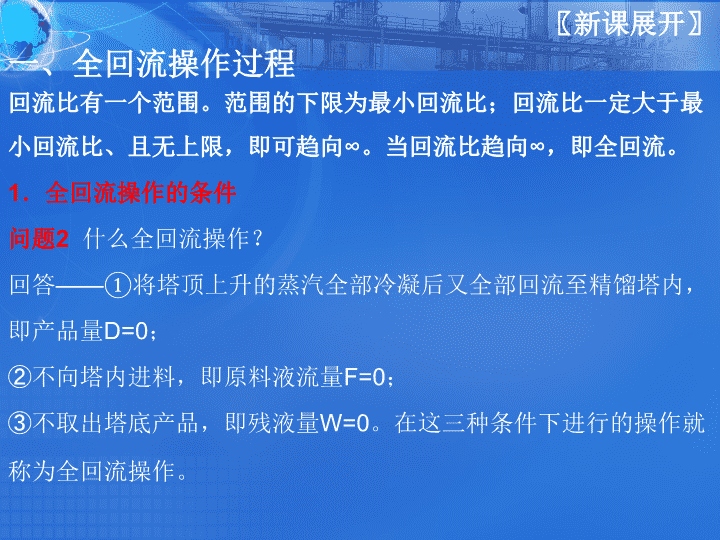

'全回流操作的意义 〖新课导入〗在《传质与分离》学习领域课程中，已进行“回流及回流比的计算”和“精馏过程的运行状况”的内容学习。回顾1回流是保证精馏塔连续定态操作的基本条件，因此回流比是精馏过程的重要参数。回顾2回流比的大小对产品产量和产品质量的影响很大。问题1除此之外，回流比对精馏还有影响吗？回答——答案是肯定的，回流比还是影响精馏操作设备费用和和操作费用的一个重要因素。 一、全回流操作过程〖新课展开〗回流比有一个范围。范围的下限为最小回流比；回流比一定大于最小回流比、且无上限，即可趋向∞。当回流比趋向∞，即全回流。1．全回流操作的条件问题2什么全回流操作？回答——①将塔顶上升的蒸汽全部冷凝后又全部回流至精馏塔内，即产品量D=0；②不向塔内进料，即原料液流量F=0；③不取出塔底产品，即残液量W=0。在这三种条件下进行的操作就称为全回流操作。 3．全回流操作的意义一、全回流操作过程（2）对回流比大的高纯度塔，全回流开车有很大吸引力。例2乙烯精馏塔和丙烯精馏塔开车时采用全回流操作。因为这类塔从开车到操作稳定需较长时间，全回流时塔中状况与操作状况比较接近。问题6什么情况下精馏在开车时不适合采用全回流操作？回答——①物料在较长时期的全回流操作中，特别是在塔釜较高温度区内可能发生不希望的反应。②物料中含有微量危险物质（遇明火、高热极易燃烧爆炸、人吸入易急性中毒等）。例3丁二烯精馏塔中含微量乙烯基乙炔，丙烯精馏塔中含微量丙二烯和甲基乙炔，丁二烯精馏塔和丙烯精馏塔开车时尽量不采用全回流操作。他们在正常操作中不会引出麻烦，但在长期全回流操作中又遇到塔顶馏出物管线的阀门渗漏时，此时实际上相当于一个间歇精馏，这些有害物质随时间的延长在塔中逐渐达到浓集，从而导致爆炸或其他一些事故。 3．全回流操作的意义（3）为以便于过程的调节或控制，有时操作过程出现异常时，也会临时改为全回流操作。（4）在精馏塔短期停料时，往往也用全回流操作来保持塔的良好操作状况。（5）当操作严重失稳时，通过全回流操作可以使精馏操作稳定下来，全回流操作还是脱除塔中水分的一种方法。（6）全回流操作还可进行精馏塔的实验研究，如塔板效率的测定、塔填料性能的测定等。问题7全回流操作进行实验研究有什么优点？回答——全回流操作进行实验研究时，设备简单、操作方便。一、全回流操作过程 二、最少理论板层数〖新课展开〗全回流操作时，操作线距平衡线最远，气液两相间传质推动力最大，需要理论塔板数最少。问题8理论板层数与回流比有什么关系？回答——回流比越大，所需理论板层数越少。问题9全回流操作所需理论板层数怎样？回答——全回流操作时，操作线距平衡线最远，气液两相间传质推动力最大，达到给定的分离任务时，所需理论板数最少。 二、最少理论板层数〖新课展开〗问题10为什么全回流操作时所需理论板层数最少？回答——如图1所示，因为全回流操作时，操作线距平衡线最远，气液两相间传质推动力最大，塔板的分离能力最强，所以达到给定的分离任务时，所需理论板数最少。图1全回流最少理论板数的图解 二、最少理论板层数〖新课展开〗问题11最少理论板层数如何计算呢？回答——（1）如图1所示，用图解法，在平衡线和对角线之间画梯级。从点a开始，在对角线和平衡线之间绘出水平线与垂直线组成的梯级，直到某个梯级的垂直线达到或跨过点b为止。每一个梯级代表1层理论塔板，梯级总数即为理论塔板总数。（2）若已知塔顶和塔底产品的组成（摩尔分数，以下同）、及全塔平均相对挥发度，最小理论板数Nmin（不含再沸器）也可采用芬斯克方程计算图1全回流最少理论板数的图解 〖课堂巩固〗练习1全回流操作有的特点是什么？练习2全回流操作有的意义有哪些？练习3图2中有多少块理论板层数（含再沸器）？图2全回流最少理论板数的图解 〖课堂小结〗1.全回流是回流比的上限，回流比R→∞；2.全回流操作时既不加料，也无产品出料，此时生产能力为零，对正常生产无实际意义；3.全回流操作对科研、稳定生产和精馏开车均具有重要意义；4.全回流操作时，全塔没有精馏段和提馏段之区分，全塔只有一条操作线；5.全回流时精馏段操作线和提馏段操作线均与对角线重合，操作线方程为y＝x；6.全回流操作时，操作线距平衡线最远，气液两相间传质推动力最大，需要理论塔板数最少；7.全回流操作时，达到给定的生产任务所需理论板层数最少。 〖作业布置〗1.单项选择(1)回流比、不进料、不出料的的精馏操作，称为全回流操作。选择()A.R→∞B.R→0C.R为0和∞之间的某一个值D.R没有限制(2)全回流时，精馏段操作线，需要理论塔板数。选择()A.与平衡线重合，最少B.与对角线重合，最少C.与平衡线重合，最多D.与对角线重合，最多2.判断(1)由于全回流操作既不加料，也无产品出料，此时生产能力为零，所以无任何意义()。 谢谢！ 儿童慢性咳嗽诊断与治疗指南(2013年修订）中华医学会儿科学分会呼吸学组慢性咳嗽协作组《中华儿科杂志》编辑委员会 前言：中华医学会儿科学分会呼吸学组《中华儿科杂志》编辑委员会主要参考了2006年美国胸科医师协会(ACCP)《儿童慢性咳嗽评估指南——ACCP循证临床实践指南》本指南论述的慢性咳嗽侧重点依然在非特异性咳嗽。 咳嗽的分类按病程分类急性咳嗽成人＜3周儿童＜2周迁延性咳嗽成人：3-8周儿童：2-4周慢性咳嗽成人：＞8周儿童：＞4周按病因分：感染性咳嗽和非感染性咳嗽按有痰无痰分：有痰咳嗽（湿咳）无痰咳嗽（干咳） 儿童慢性咳嗽的定义咳嗽为主要或唯一的临床表现，病程>4周、胸部X线片未见明显异常者。 儿童慢性咳嗽的病因年龄特征引起儿童慢性咳嗽的常见病因需要鉴别诊断的特异性咳嗽病因 年龄特征（试行）婴儿期（<1周岁）   呼吸道感染和感染后咳嗽，先天性气管、肺发育异常,胃食管反流，肺结核，其他先天性心胸异常幼儿期(1-3周岁)呼吸道感染和感染后咳嗽，上气道咳嗽综合征，咳嗽变异性哮喘，气道异物，胃食管反流，肺结核学龄前期(3-6周岁)同幼儿期病因，此外尚有支气管扩张等学龄期(6-青春期)上气道咳嗽综合征，咳嗽变异性哮喘，感染后咳嗽，肺结核，心因性咳嗽，气道异物，支气管扩张等 年龄特征（2013年修订） 儿童慢性咳嗽常见病因咳嗽变异性哮喘（CVA）上气道咳嗽综合症（UACS）（呼吸道）感染后咳嗽(PIC)胃食管反流性咳嗽(GERC)心因性咳嗽其他原因多病因慢性咳嗽病因前3位：咳嗽变异性哮喘、上气道咳嗽综合征、（呼吸道）感染后咳嗽。 1.咳嗽变异性哮喘/CVA临床特征和诊断线索：（1）持续咳嗽＞4周，通常为干咳，常夜间和（或）清晨发作，运动、遇冷空气后咳嗽加重，临床上无感染征象或经过较长时间抗菌药物治疗无效；（2）支气管舒张剂诊断性治疗后咳嗽症状明显缓解；（3）肺通气功能正常，支气管激发试验提示气道高反应；（4）有过敏性疾病病史，以及过敏性疾病阳性家族史。过敏源检测阳性可协助诊断；（5）除外其他疾病引起的慢性咳嗽 2.上气道咳嗽综合征/UACSUACS是引起儿童尤其是学龄前与学龄期儿童慢性咳嗽的第2位主要病因。各种鼻炎、鼻窦炎、慢性咽炎、腭扁桃体和（或）增殖体肥大、鼻息肉等上气道疾病均可以引起慢性咳嗽。2006年前，UACS的诊断名称是鼻后滴漏（流）综合征（PNDs）。 UACS的临床特征和诊断线索：（1）持续咳嗽＞4周，伴有白色泡沫痰（过敏性鼻炎）或黄绿色脓痰(鼻窦炎)，咳嗽以晨起或体位变化时为甚，伴有鼻塞、流涕、咽干并有异物感和反复清咽等症状；（2）咽后壁滤泡明显增生，有时可见鹅卵石样改变，或见粘液样或脓性分泌物附着； UACS的临床特征和诊断线索：（3）抗组胺药、白三烯受体拮抗剂和鼻用糖皮质激素对过敏性鼻炎引起的慢性咳嗽有效，化脓性鼻炎引起慢性咳嗽需要抗菌药物治疗2-4周；（4）鼻咽喉镜检查或头颈部侧位片、鼻窦X线片或CT片可有助于诊断。 3.（呼吸道）感染后咳嗽/PICPIC是引起幼儿和学龄前儿童慢性咳嗽的常见原因，也是儿童慢性咳嗽病因中诊断修正率最高者。 PIC的临床特征和诊断线索：（1）近期有明确的呼吸道感染病史；（2）咳嗽持续＞4周，呈刺激性干咳或伴有少许白色粘痰；（3）胸片检查无异常或显示双肺纹理增多；（4）肺通气功能正常，或呈现一过性气道高反应；（5）咳嗽通常有自限性，如果咳嗽时间超过8周，应考虑其他诊断；（6）排外其他原因的慢性咳嗽。 4.胃食管反流性咳嗽/GERC国内有报告GERC占儿童慢性咳嗽的4.7%。其诊断金标准为：24小时食管下端PH值监测。但完成该操作有一定难度和（或）家长不同意进行此项侵入性操作，再加上医疗条件限制，认为GERC在我国少见。值得注意：长期咳嗽也可能导致儿童胃食管返流。 GERC临床特征和诊断线索：（1）阵发性咳嗽最好发于夜间；（2）咳嗽可在进食后加剧；（3）24小时食管下端PH值监测呈阳性（4）排外其他原因。 5.心因性咳嗽（psychogeniccough）临床特征和诊断线索：（1）年长儿多见；（2）日间咳嗽为主，专注于某件事情或夜间休息咳嗽消失，可呈雁鸣样高调的咳嗽；（3）常伴焦虑症状，但无器质性疾病；（4）排外其他原因。 6.其他原因引起的慢性咳嗽非哮喘性嗜酸细胞性支气管炎/NAEB过敏性咳嗽/AC药物诱发性咳嗽耳源性咳嗽 （1）非哮喘性嗜酸细胞性支气管炎/NAEB临床特征与诊断线索：（1）刺激性咳嗽持续＞4周；（2）胸片正常；（3）肺通气功能正常，且无气道高反应性；（4）痰液中嗜酸性细胞相对百分数＞3%；（5）支气管舒张剂治疗无效，口服或吸入糖皮质激素治疗有效；（6）排外其他原因。 （2）过敏性咳嗽/AC专家认为：临床上某些慢性咳嗽患儿，具有特应性体质，抗组胺药、糖皮质激素治疗有效，但又非支气管哮喘、咳嗽变异性哮喘、非哮喘性嗜酸细胞性支气管炎等，这类咳嗽称为AC。 AC临床特征与诊断线索：咳嗽持续＞4周，呈刺激性干咳；肺通气功能正常，支气管激发试验阴性；咳嗽感受器敏感性增高；有其它过敏性疾病病史，变应原皮试阳性，血清总IgE和（或）特异性IgE升高；排外其他原因。 （3）药物诱发性咳嗽不常见；血管紧张素转换酶抑制剂、β肾上腺受体阻断剂如心得安等药物可诱发慢性咳嗽，通常表现为持续性干咳，夜间或卧位时加重，停药3-7d咳嗽明显减轻甚至消失。 （4）耳源性咳嗽耳源性咳嗽是儿童慢性咳嗽的一个少见原因；人群2%-4%有迷走神经耳支；中耳病变时，迷走神经手刺激引起慢性咳嗽。 需要鉴别诊断的特异性咳嗽病因1.先天性呼吸道疾病主要是1岁以内的婴幼儿。包括：先天性食管气管瘘、先天性血管畸形压迫气道、喉-气管-支气管软化和（或）狭窄、支气管-肺囊肿、原发性纤毛运动障碍、胚胎源性纵隔肿瘤等。2.异物吸入 需要鉴别诊断的特异性咳嗽病因3.特定病原体引起的呼吸道感染百日咳杆菌、结核杆菌、病毒、肺炎支原体和衣原体等引起的呼吸道感染所致的慢性咳嗽。4.迁延性细菌性支气管炎/PBB指由细菌引起的支气管内膜持续的感染。致病菌主要是流感嗜血杆菌（特别是未分型流感嗜血杆菌）和肺炎链球菌等，极少有革兰氏阴性菌引起。 需要鉴别诊断的特异性咳嗽病因PBB临床特征和诊断线索：①湿性咳嗽持续＞4周；②CT可见支气管壁增厚和疑似支气管扩张，但很少有肺过度充气，这有别于哮喘和细支气管炎；③抗菌药物治疗2周以上咳嗽可明显好转；④支气管肺泡灌洗液检查中性粒升高和（或）细菌培养阳性；⑤排外其他原因。 诊断详细询问病史、仔细体格检查、常规拍胸X线片是基本的根据具体情况检查肺通气功能、支气管激发试验、鼻窦CT片、支气管镜检、诱导痰或支气管肺泡灌洗液细胞学检查和病原微生物分离培养、结核菌素皮试、血清总IgE和特异性IgE测定、皮肤点刺试验、24小时食道pH值监测等 儿童慢性咳嗽的治疗处理原则是明确病因，针对病因进行治疗如病因不明，可进行经验性对症治疗以期达到有效控制如果治疗后咳嗽症状没有缓解，应重新评估患儿父母的期望应该得到关注与重视强调治疗后随访和再评估的重要性，即：观察(watch)、等待(wait)和随访(review)。注意去除或避免接触过敏原、烟雾等环境诱发和加重咳嗽的因素。 儿童慢性咳嗽的治疗一、咳嗽变异性哮喘/CVA治疗可予以口服β2受体激动剂（如丙卡特罗、沙丁胺醇）作诊断性治疗1-2周，也有使用透皮吸收型β2受体激动剂（妥洛特罗），咳嗽症状缓解者则有助于诊断。一旦明确诊断CVA，则按哮喘长期规范治疗，选择吸入糖皮质激素或口服白三烯受体拮抗剂或者两者联合治疗，疗程至少8周。 儿童慢性咳嗽的治疗二、上气道咳嗽综合征/UACS治疗：根据引起患儿慢性咳嗽的上气道不同疾病，采取不同的治方案：1.过敏性（变应性）鼻炎：给予抗组胺药物、鼻喷糖皮质激素治疗，或者联合鼻粘膜减充血剂、白三烯受体拮抗剂治疗。2.鼻窦炎：给予抗菌药物治疗，可选择阿莫西林或者阿莫西林+克拉维酸钾或者阿奇霉素等口服，疗程至少2周，辅以鼻腔灌洗，选用鼻腔局部减充血剂或祛痰药物治疗3.增殖体肥大：根据增殖体肥大程度，轻-中度者可鼻喷糖皮质激素联用白三烯受体拮抗剂，治疗1-3个月并观察等待，无效可采取手术治疗。 儿童慢性咳嗽的治疗三、（呼吸道）感染后咳嗽/PIC治疗PIC通常具有自限性，症状严重者可考虑使用口服白三烯受体拮抗剂或吸入糖皮质激素等治疗。四、胃食管反流行咳嗽/GERC治疗①主张使用H2受体拮抗剂西咪替丁和促进胃动力药多潘立酮。②年长儿可使用质子泵抑制剂。③改变体位取半卧位或俯仰前倾30度，改变食物性状，少量多餐。 儿童慢性咳嗽的治疗五、非哮喘性嗜酸细胞性支气管炎/NAEB治疗：支气管舒张剂治疗无效，吸入或口服糖皮质激素治疗有效。六、过敏性咳嗽/AC治疗：主张使用抗组胺药物、糖皮质激素治疗。七、药物诱发的咳嗽：最好的治疗方法是停药观察。 儿童慢性咳嗽的治疗八、心因性咳嗽：可给予心理疗法。九、迁延性细菌性支气管炎/PBB治疗：予以抗菌药物，可优先选择7：1阿莫西林-克拉维酸钾制剂或2代以上头孢或阿奇霉素等口服，通常疗程要2-4周。 谢谢'
