最新光泵磁试验中测量地磁场垂直分量的方法课件PPT.ppt 18页

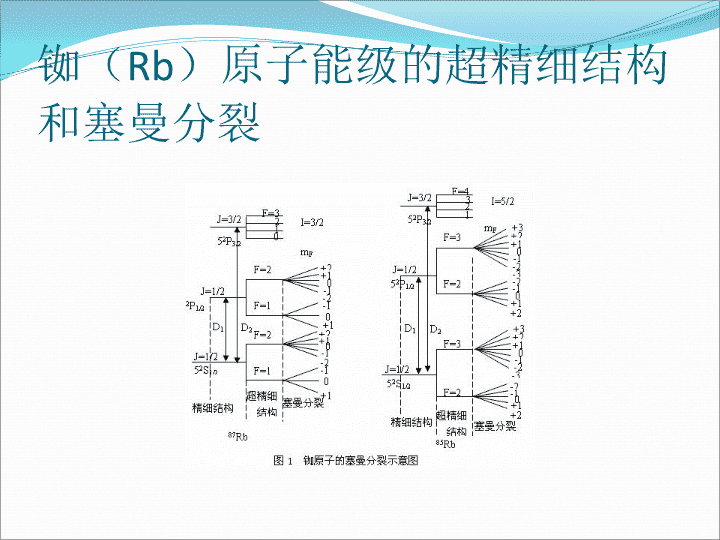

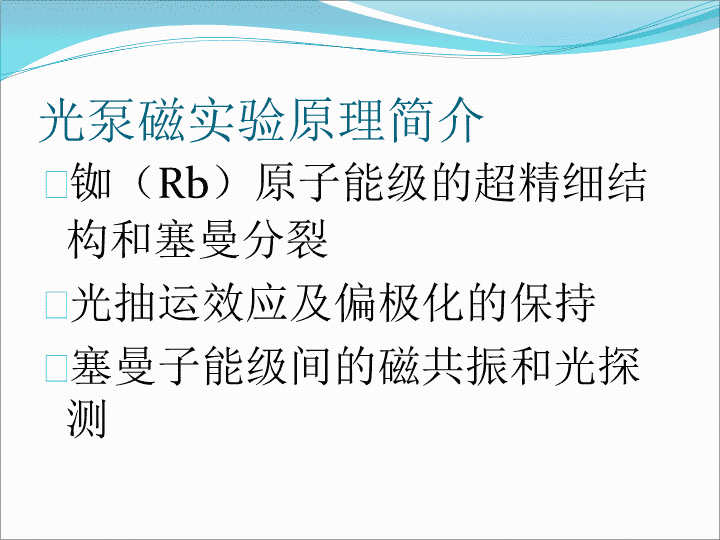

'光泵磁试验中测量地磁场垂直分量的方法 光泵磁实验原理简介铷（Rb）原子能级的超精细结构和塞曼分裂光抽运效应及偏极化的保持塞曼子能级间的磁共振和光探测 铷（Rb）原子能级的超精细结构和塞曼分裂 测量地磁场垂直分量常规方法是,调节垂直磁场电流的大小,使光抽运信号幅度最强,这次垂直磁场线圈产生的磁场大小就等于地磁场垂直分量大小在实验时,由于仪器精度限制和个人观察结果不同,导致结果存在一定的误差. A为垂直磁场方向与地磁场方向相反B为垂直磁场方向与地磁场方向相同 用B1,B’1代表水平磁场,B2和B’2为垂直磁场,B3和B’3为地球磁场垂直分量, B和B’为合磁场.同向时:hv=(B1+B2+B3)反向时:hv=(B’1+B’2+B’3)B2=B’2=>B3=B’3=-(B1+B’1)/2I*(Gs)I’*(Gs)=>B3=(I-I’)*(Gs) 实验时,先将水平场方向,扫场方向和地磁场水平方向调为同一方向,扫场信号幅度调到0.4v(峰峰值),在3种不同情况下采集数据1,水平磁场线圈的电流为50mA,并分别加上600,700,800KHz的射频场2,水平磁场线圈的电流为100mA,并分别加上600,700,800KHz的射频场3,射频场频率固定为700KHz,并分别加上50,60,70,80,90,100mA的水平磁场电流在以上不同条件下,找到磁共振信号并记录垂直磁场线圈电流的大小,然后将垂直磁场电流反向,再找到另一共振电流,也记录下来. 总结该方法计算过程中销去了一些难以测量的变量,最后结果只与垂直磁场线圈电流大小有关这种方法也会因各个人对磁共振信号出现的把握时机判断不一致而产生误差,射频场平行于合磁场的分量也会对实验结果造成一定的影响 （1）重点：音调、响度、音色的概念及其影响因素（2）难点：探究决定音调、响度的因素学习重难点：学习要求：（1）了解声音的特性（2）知道乐音的音调跟发声体的振动频率有关，响度跟发声体的振幅有关（3）知道不同发声体发出乐音的音色不同 一、音调与频率二、响度与振幅三、音色要点目录 1、音调：一、音调与频率（1）定义：声音的高低叫做音调。2、频率：（2）影响因素：音调的高低由发声体振动的频率决定。（1）频率是表示物体振动快慢的物理量。它等于物体1s内振动的次数。（2）频率的单位是赫兹，简称赫，符号为Hz。 3、音调与频率的关系：（1）音调的高低取决于振动的频率。（2）频率越高，音调也就越高。（3）频率越低，音调也就越低。 二、响度与振幅1、响度：（1）定义：声音的大小，也是声音的强弱。（2）影响因素：响度是由发声体的振幅决定的。2、振幅：物体振动的幅度，也是物体离开原来位置的最大距离。 3、响度与振幅的关系：（1）发声体的振幅越大，响度就越大；（2）发声体的振幅越小，响度也越小。4、响度与距离的关系：响度还跟听者距发声体的远近有关。离发声体越远，响度越小。 三、音色1、定义：音色又叫音品或音质，它反映了声音的品质与特色。2、影响因素：发声体的材料、结构等（1）音色取决于发声体本身，不同发声体的振动情况不同，发出声音的音色就不同。（2）音色是我们分辨各种声音的依据，不受音调、响度的影响。'
