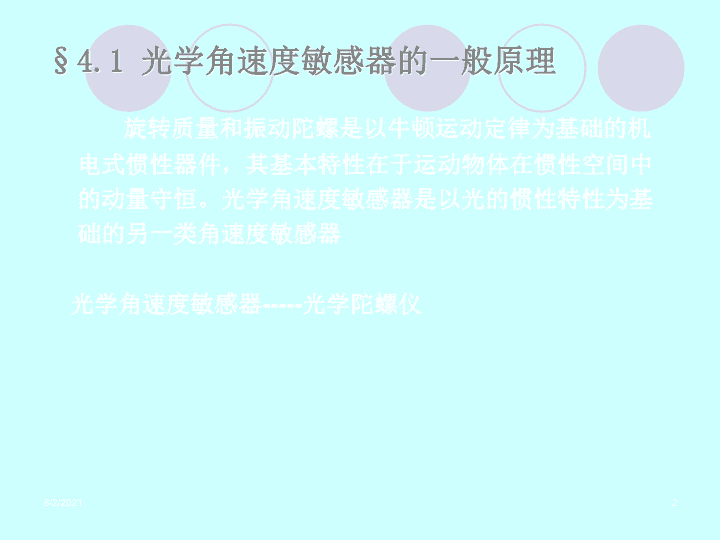

'光学陀螺仪_PPT课件 旋转质量和振动陀螺是以牛顿运动定律为基础的机电式惯性器件，其基本特性在于运动物体在惯性空间中的动量守恒。光学角速度敏感器是以光的惯性特性为基础的另一类角速度敏感器光学角速度敏感器-----光学陀螺仪§4.1光学角速度敏感器的一般原理8/2/20212 光学陀螺谐振型（频率式）光学陀螺干涉型（相位式）光学陀螺干涉式多匝光纤陀螺连续波运转调制方式运转有源谐振腔型光学陀螺无源谐振腔型光学陀螺四频差动激光陀螺二频差动激光陀螺§4.1光学角速度敏感器的一般原理一分类8/2/20213 二基本原理---环形谐振腔及其频差§4.1光学角速度敏感器的一般原理8/2/20219 正反向行波间的频差其中：：比例因子§4.1光学角速度敏感器的一般原理二基本原理---环形谐振腔及其频差8/2/202110 正、反向行波频差的时间积分：可以用光学拍频的方法检测频差和脉冲数，求得每一瞬时的转速和转动角度二基本原理---环形谐振腔及其频差§4.1光学角速度敏感器的一般原理8/2/202111 §4.2环形激光陀螺仪目前在惯性技术领域已获得卓有成效实际应用的非机电式高精度惯性敏感仪表，作为一种光电式惯性敏感器，它无需机电式陀螺所必需的高速转子，性能优势明显。特别适用于捷联式惯性导航系统。与传统的机电式陀螺及其它类型的陀螺相比，具有突出优点和性能特征：性能稳定，抗干扰能力强，精度较高，动态范围宽。无高速转动部件，寿命长,可靠性好，启动迅速，不需恒温。既是速率陀螺又是积分陀螺，成本较低。一性能特征与基本组成8/2/202112 实际上，当输入角速度较小时，输出特性将偏离直线，当输入角速度小于某一临界值时输出拍频信号为零。这时，激光陀螺对输入角速度无反应，输出信号被闭锁。一性能特征与基本组成§4.2环形激光陀螺仪8/2/202113 §4.2环形激光陀螺仪环形激光陀螺是以双向行波激光器为核心的量子光学仪表。依靠环形行波激光器内双向行波间的谐振频差来测量载体相对惯性空间的角速度。一性能特征与基本组成由环形激光器、偏频组件、程长控制组件、信号读出系统、逻辑电路、电源组件及安装结构和电磁屏蔽罩等组成。8/2/202114 §4.2环形激光陀螺仪激光陀螺的核心部件，由它形成的正反向行波激光振荡是激光陀螺实现转速测量的基础。决定激光陀螺的性能，所有激光器中，只有环形行波激光器才可能由Sagnac效应产生出反映角速度的差频信号。二环形激光器环形激光器必须满足一定的条件才能用于激光陀螺，并非所有的环形激光器都可以用于激光陀螺。8/2/202115 §4.2环形激光陀螺仪环形激光器是由三面或四面以上的反射镜构成的环形行波谐振腔和置至于腔内的激光介质组成的一种激光器。反射镜的几何位置保证行波模在环形腔内能自洽运行，其反射率提供行波振荡所需的正反馈，激光增益介质提供受激越迁以维持腔内的行波振荡光场。1．环形激光谐振腔稳定工作条件8/2/202116 §4.2环形激光陀螺仪激光陀螺的增益介质的小信号增益系数相当小，有效增益长度较短，因此只有用稳定谐振腔（简称稳定腔）方能稳定运转。激光陀螺标度因数的稳定需采用主动稳频方法稳定谐振腔光程长。为此，通常也必须采用稳定腔。所谓稳定腔是指能保持一个以上模式的光线在该腔内经过无数次周而复始的运行后也不偏离腔体轴线而横向逸出的光学谐振腔。1．环形激光谐振腔稳定工作条件M3M1M2M2M2M1M1M3M38/2/202117 §4.2环形激光陀螺仪（1）必须在环形激光器内维持相向行波模对2．用于激光陀螺的环形激光器应满足的条件（2）相向行波模对应以单横模和单纵模运转（3）环形激光器的工作波长应有利于光电探测8/2/202118 §4.2环形激光陀螺仪偏频就是给环形激光器输入一个特定的偏频量，以克服低转速条件下的闭锁效应。三环形激光陀螺仪的关键技术1．偏频技术机械小幅高频抖动交变偏频机械式大幅低频交变旋转速率偏频磁镜式高频磁光效应偏频四频差动偏频技术偏频方法主要有：8/2/202119 §4.2环形激光陀螺仪三环形激光陀螺仪的关键技术1．偏频技术---机械小幅高频抖动交变偏频8/2/202120 速率偏频通常是以恒定值的速率绕输入轴沿一个方向转动T/2的时间，再换一个方向转动半个周期，在每半个周期内，激光陀螺的偏置是一个恒量。速率偏频的量级为100°/s，换向周期10s，采用无刷直流力矩电机驱动，利用霍尔效应控制的电子开关进行换向。§4.2环形激光陀螺仪三环形激光陀螺仪的关键技术1．偏频技术---速率偏频8/2/202121 由于磁光效应，反射镜的磁光介质反射膜层在外加横向磁场作用下，使入射的p偏振光反射后产生附加相位，而s光不产生相移，磁场交变时产生的频差为：§4.2环形激光陀螺仪三环形激光陀螺仪的关键技术1．偏频技术---磁镜偏频8/2/202122 在同一谐振腔内维持两对互不影响的相向行波膜对，再利用某种光学方法使每一行波模对的正反向行波之间形成一固定的偏频量，而且在进行信号处理中能使两对行波的偏频量互相抵消，则可以实现完全无机械转动部件的激光陀螺。§4.2环形激光陀螺仪三环形激光陀螺仪的关键技术1．偏频技术---多频激光陀螺8/2/202123 §4.2环形激光陀螺仪任何一个环形激光腔的面积和振荡于其中的激光波长都取决于环形腔的程长，程长决定着标度因数的精度及其稳定性。三环形激光陀螺仪的关键技术2．程长控制技术程长控制的基本方法：引起程长变化的最直接、最重要的原因是腔体本身及腔内介质的热胀冷缩。采用热胀系数极低的石英玻璃或微晶玻璃制作腔体，可以减小因温度变化所致的程长波动，但却很难达到高精度激光陀螺所要求的标度因数稳定性。因此，必须采用有效的主动手段来控制波长。通常采用激光增益曲线稳频技术来实现。8/2/202124 §4.2环形激光陀螺仪三环形激光陀螺仪的关键技术2．程长控制技术程长控制的基本方法：采用激光增益曲线稳频技术来实现：以增益曲线的中心频率作为频率基准，通过自动控制回路将落在激光增益轮廓内的特定纵模锁定在增益轮廓的中心频率处。相当于：采用压电元件驱动环形腔的一面或多面反射镜沿反射镜的法线方向平移来调节光腔长度，从而把纵模频率稳定于中心频率。8/2/202125 §4.2环形激光陀螺仪三环形激光陀螺仪的关键技术2．程长控制技术8/2/202126 §4.2环形激光陀螺仪三环形激光陀螺仪的关键技术2．程长控制技术调制信号发生器校正网络相敏检波带通滤波强度包络检测温度检测PZT驱动电源放大器8/2/202127 §4.2环形激光陀螺仪三环形激光陀螺仪的关键技术3．信号读出与处理技术环形激光陀螺对惯性转动的敏感信息包含于环形激光器内相向运行的行波模对的频差之中。采用光学拍频方法可以检测。但普通的拍频只能检测出频差的绝对值，而反映转动方向的符号却不能检测。只有采用特殊的合光棱镜和光电对管相结合，构成信号读出系统，才能同时检测频差大小和正负，解算出环形激光陀螺敏感的惯性转动信息。利用数字信号处理技术，是目前RLG信号处理的一个研究热点。8/2/202128 §4.3干涉式光纤陀螺一IFOG构成8/2/202129 §4.3干涉式光纤陀螺二IFOG的光纤环8/2/202130 §4.3干涉式光纤陀螺三IFOG的其它光学元件8/2/202131 §4.3干涉式光纤陀螺四开环IFOG8/2/202132 §4.3干涉式光纤陀螺四开环IFOGHitachiFiber-OpticGyro8/2/202133 §4.3干涉式光纤陀螺五闭环IFOG8/2/202134 §4.4谐振式光纤陀螺用单模光纤构成环形谐振腔，通过检测谐振腔中顺、逆时针传播的两光束之间由转动引起的谐振频差，实现转动速率的度量，即构成谐振器型光纤陀螺。在该陀螺中，为了抵消谐振腔长随温度变化和机械变化带来的影响，必须采用顺、逆时针传播的两路光，此外，还应采取各种措施抑制噪声、提高零点稳定性。谐振腔型光纤陀螺与干涉型光纤陀螺相反，要求使用相干性高的光源。谐振腔型光纤陀螺存在一个最佳光纤长度，且不过几米到几十米，因此，用极短的光纤就可以构成这种光纤陀螺，使之更易小型化。8/2/202135 §4.4谐振式光纤陀螺8/2/202136 §4.4谐振式光纤陀螺8/2/202137 §4.4谐振式光纤陀螺8/2/202138 §4.5微型光学陀螺MOG原理也是基于Sagnac效应，它是用光波导通路构成无源环形谐振腔的一种光学陀螺。从激光器出来的光分成两路，分别通过声光移频器，在各自频率上加上一个可控频率，两者差频，即表示转动角速率的大小。8/2/202139 §4.5微型光学陀螺8/2/202140 Crisaborole研四队陈满涛 商品名：Eucrisa通用名：Crisaborole 美国制药巨头辉瑞（Pfizer）在今年6月豪掷52亿美元全现金收购了一家加州的生物制药公司Anacor（安娜卡）。2016年12月14日，FDA批准Anacor制药公司的湿疹局部治疗药crisaborole上市。 适用范围EUCRISA是一种磷酸二酯酶4抑制剂（PDE4）适用为在2岁和以上患者轻度至中度异位性皮炎[atopicdermatitis]的局部治疗。PDE4抑制剂新型抗炎药物可抑制免疫和炎症细胞。用于哮喘的治疗．能减少特异反应性的病人的皮肤病变部位的炎症。 特应性皮炎是一种常见的复发性慢性炎性皮肤疾病，患者通常表现为以炎症和瘙痒为特点的慢性皮疹，好发于皮肤褶皱处，症状通常会持续14天以上。据估计，在美国大约有2500万人受特应性皮炎（湿疹）困扰，其中婴儿和儿童占8%~18%。目前，特应性皮炎缺少有效的治疗药物。 皮炎？湿疹？一般讲皮肤出现瘙痒，丘疹，渗出，糜烂等皮损表现。皮炎特点：1.有明确病因.2.病情较轻.湿疹特点：1.反复性.2.皮损对称性.3.常见特定部位。 crisaborole是一种非甾体PDE4抑制剂，这是一种含硼的小分子抗炎药，作用机制尚未完全阐明。此次批准，使crisaborole成为美国FDA在过去15年批准治疗特应性皮炎（湿疹）的首个新分子实体。Eucrisa定位为轻度至中度特异性皮炎（湿疹）的类固醇替代疗法，业界对Eucrisa的商业前景十分看好，预计该药的年销售峰值将突破20亿美元。 在一个软膏中每克EUCRISA含20mg的crisaborole，含白凡士林，聚乙二醇，单-和双-甘油酯，石蜡，丁基化羟基甲苯，和乙二胺四乙酸钙二钠。 几种可用于皮肤病的中药？1.硼砂（Na2B4O7·10H2O）2.滑石粉（Mg3[Si4O10](OH)2）3.龙骨（Ca5（PO4）3（OH））4.炉甘石（ZnCO3）5.石膏（CaSO4·2H2O） 冰片，白矾，硫磺，云母，朱砂，代赭石，紫囟石，寒水石，芒硝，雄黄，石燕，铜绿等 硼砂：治咽喉肿痛，口舌生疮，目赤翳障胬肉，阴部溃疡。滑石粉：用于外治湿疹，湿疮，痱子。龙骨：重镇安神镇惊安神，敛汗固精，止血涩肠，生肌敛疮。炉甘石：用于目赤肿痛，睑弦赤烂，翳膜遮睛，胬肉攀睛，溃疡不敛，脓水淋漓，湿疮瘙痒。 石膏：煅石膏用于皮肤溃烂，久不收口。紫草：解毒透疹。用于血热毒盛、斑疹紫黑、麻疹不透、疮疡、湿疹、水火烫伤。清热凉血，用于麻疹，热病癍疹，湿疹，尿血，血淋，血痢，疮疡，丹毒，烧伤甘草：调和诸药。用于痈肿疮毒，缓解药物毒性、烈性。冰片：喉痹，口疮，中耳炎，痈肿，痔疮。 几种可用于皮肤病的中成药六神丸：用于烂喉丹痧，咽喉肿痛，喉风喉痈，单双乳蛾，小儿热疖，痈疡疔疮，乳痈发背，无名肿毒。梅花点舌丹：治疔毒恶疮，无名肿毒，红肿痈疖，乳蛾，咽喉肿痛。片仔癀：用于热毒血瘀所致急慢性病毒性肝炎，痈疽疔疮，无名肿毒，跌打损伤及各种炎症。 冰硼散：用于热毒蕴结所致的咽喉疼痛，牙龈肿痛，口舌生疮。炉甘石洗剂：用于急性瘙痒性皮肤病，如湿疹和痱子。 谢谢大家聆听'
