最新任务1钻削与麻花钻课件PPT.ppt 47页

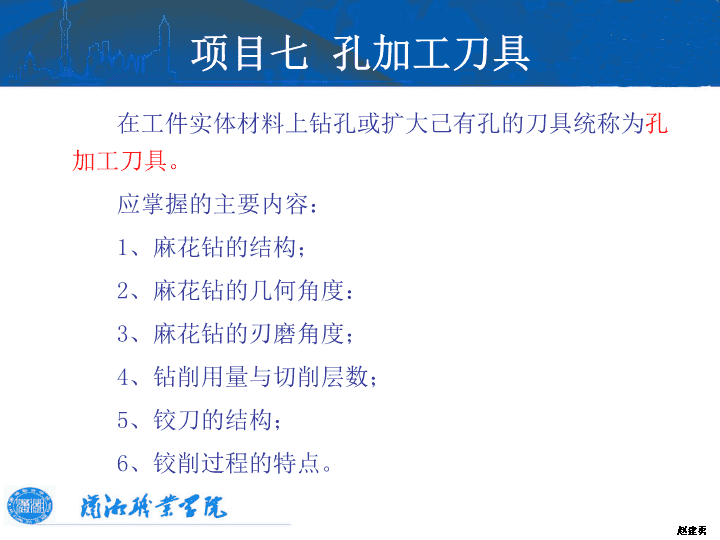

'任务1钻削与麻花钻 先做人后做事赵建勇 项目七孔加工刀具在工件实体材料上钻孔或扩大己有孔的刀具统称为孔加工刀具。应掌握的主要内容：1、麻花钻的结构；2、麻花钻的几何角度：3、麻花钻的刃磨角度；4、钻削用量与切削层数；5、铰刀的结构；6、铰削过程的特点。赵建勇 一、麻花钻的结构1、麻花钻组成由柄部、颈部、工作部分组成。柄部包括钻柄和颈部，钻柄供装夹用。工作部分又分为切削部分和导向部分。导向部分在钻孔时起引导钻头方向和修光孔壁的作用，同时还是切削部分的备磨部分。赵建勇任务1钻削与麻花钻 2、麻花钻的结构参数（1）直径d（2）直径倒锥（3）钻芯直径d0（4）螺旋角ω上式表明：钻头越靠近中心处螺旋角越小。增大螺旋角使前角增大，有利于排屑，使切削轻快，但钻头刚性变差。赵建勇任务1钻削与麻花钻 二、麻花钻的几何角度1、钻头角度的参考系增加测量平面：（1）端平面pt（2）中剖面pc（3）柱剖面pz赵建勇任务1钻削与麻花钻 1、参考系1）基面Pr过切削刃选定点包含钻头轴线的平面2）切削平面Ps3）正交平面P04）假定工作平面Pf5）背平面PP与车削定义外加三个测量平面端平面Pt:与钻头轴线垂直的投影面柱剖面Pz:切削刃选定点作与钻头轴线平行的直线，该直线绕钻头轴线旋转形成的圆柱面。中剖面Pc:过钻头轴线与两主切削刃平行的平面赵建勇 1）螺旋角ω：刃带边缘刃螺旋线展开到平面成直线后与钻头轴线的夹角即为螺旋角。2）横刃斜角Ψ：在钻尖的端视图上，外缘转点与横刃转点的连线与横刃的锐夹角。3）原始锋角2Φ：钻尖两原始主刃母线的夹角，即主切削刃在结构基面上投影线的夹角。4）使用锋角2Φ：简称锋角（顶角），是两实际主刃的外缘转点处切线在结构基面上的投影线的夹角。2、麻花钻的角度赵建勇任务1钻削与麻花钻 5．后角：在钻尖的外缘转点，第一后面与钻头端平面之间的夹角。在不同测量面内，可分为轴向结构后角、结构法后角、结构圆周后角，定义如下：①轴向结构后角αc：在平行于钻轴且垂直于结构基面的轴向平面内测量，简称结构后角；②结构法后角αnc：在切削刃的法剖面内测量；③结构圆周后角αfc：在平行于钻轴且垂直于半径的平面（或圆柱面）内测量。6．外缘后角αd：在钻尖外缘后背棱线的选定点处，后背棱的切线与钻头端平面的夹角，在以钻轴为轴线的圆柱面内测量。7．尾隙角αh：是第二后面（尾隙面）与钻头端平面之间的夹角，通常是在以钻轴为轴心线的圆柱面内、钻尖的尾根转点处测量。赵建勇 四、麻花钻的刃磨角度控制三个角度：1）顶角2Φ：116～11802）外缘后角αf：主切削刃靠带转角处在柱剖面中表示的后角。中等钻头：8～2003）横刃斜角Ψ：端平面测量的中剖面与横刃的钝夹角普通麻花钻：ψ=47～550赵建勇任务1钻削与麻花钻 小直径的钻头,ψ角度允许较大,横刃斜角ψ数值与钻头中心处切削刃后角关系密切,一般通过测量ψ来控制横刃后角.赵建勇任务1钻削与麻花钻 五、钻削用量与切削层参数赵建勇任务1钻削与麻花钻 赵建勇任务1钻削与麻花钻 六、钻削过程特点1）钻心处切削刃前角为负，切削时产生乱削挤压，切屑呈粒状并被压碎。钻心横刃区域工作后角为负，导致钻削轴向里增大。2）主切削刃各点前角、刃倾角不同、使屑变形、卷曲、流向不同，排屑受螺旋槽影响。切削塑料材料时，切削卷成园锥螺旋断削比较困难。3）钻头刃带无后角与孔壁摩擦，加工塑料性材料时易产生积屑，沾至刃带上影响孔质量。赵建勇任务1钻削与麻花钻 七、钻削力与钻削功率：1）进给力：2）扭矩：3）切削消耗功率：钻头上各切削刃上产生切削力的比例大致为：对进给力，主切削刃占0.4，横刃占0.57，刃带占0.03。对扭据，主切削刃占0.8，横刃占0.08，刃带占0.12。赵建勇任务1钻削与麻花钻 八、钻削用量的选择钻头直径：应根据工艺尺寸来取值，尽可能一次钻出所要求的孔，当机床性能不能信任时，才采用其他的钻孔方式，需要扩孔时，一般孔钻的直径取孔径的50％－70％。合理修磨与刃磨，能够有效的降低进给里，也能扩大钻孔的直径范围。进给量：一般按下列公式进行估算：f=(0.01-0.02)d,合理修磨的钻头可以选用f=0.03d直径小于5mm的钻头，手动控制进给量。钻削速度：相关手册、资料选取，一舨按经验选取。赵建勇任务1钻削与麻花钻 九、钻头磨损特点：（1）磨损的主要原因：高速钢钻头是相变磨损外圆周切削速度最高，故磨损最为严重。（2）磨损的形式：      主要是后面磨损，当主刃削刃后面磨损达一定程度时，还伴随有刃带磨损，易咬死而导致钻头蹦刃或折断。 （3）影响钻头耐用度的因素：主要包括：钻头材料与热处理状态，钻头结构刃型参数，切削条件等。赵建勇任务1钻削与麻花钻 十、群钻赵建勇任务1钻削与麻花钻 群钻的优点：1、横刃缩短，圆弧刃、内刃上前角平均增大了15度，使进给力下降了35％－50％，转矩下降了10％－30％，进给两毕普通麻花钻提高了约3倍，钻孔效率大大提高。2、钻头的寿命可以提高2－3倍；3、钻头的定心作用提高，钻孔精度提高，形位误差与加工表面粗糙度减小；4、选用不同的钻型加工不同的材料均可改善钻孔的质量，取得满意的效果。5、圆弧刃切出的过渡表面有凸起的圆环筋，可以防止钻孔偏斜，减少了孔径的扩大，加强了定心导向作用。赵建勇任务1钻削与麻花钻 口决：        三尖七刃锐当先；        月牙弧槽分两边；        一侧外刃开屑槽；        横刃磨低窄又尖。赵建勇任务1钻削与麻花钻 群钻磨出作用对称的圆弧刃的作用：1.可以防止钻孔过程中产生偏斜，减少孔径的扩大，加强了定心导向作用。2.圆弧刃与外直刃转折点，切屑流向有较大变化，形成了自然的分屑点，外刃切屑呈带状，而圆弧刃切屑呈卷曲扇形容易断；3.圆弧刃改变了切削刃的主偏角和刃倾角，是该段正交平面前角增大，平均约增大15度；4.圆弧刃使外刃与内刃参数得以分别控制。可以刃磨大的内刃顶角，横刃虽然变窄变尖，但强度可以保持不变。赵建勇任务1钻削与麻花钻 十一、硬质合金钻硬质合金钻头应用广泛，结构基本上与高速钢钻头相同，相应差别主要有:1）硬质合金刀具要求较小的前角，相应的β角也要小。2）硬质合金刀具要求较高的刚度和强度，均修磨，容屑槽较宽。3）硬质合金钻头本身备磨量较高速钢钻头少得多，工作部分长度较短。4）用加强锥柄，以保证可靠的工作，倒锥较大。赵建勇任务1钻削与麻花钻 十二、可转位浅孔钻使用硬质合金可转位刀片——可高速、大进给切削，效率高。赵建勇任务1钻削与麻花钻 谢谢观赏！赵建勇 定桩法 运用定桩法有两个步骤：一是要先建立有着清晰顺序的桩子，也就是要在自己的大脑中建立起用于存放记忆资料的记忆文件夹；二是把所需要记忆的信息通过联想法一个一个地联结在这些已经非常熟悉的桩子上，也就是把记忆信息一个一个地装进记忆文件夹中。 数字代码桩1、确定桩子。将数字转化成清晰的图像。1蜡烛2鹅3耳朵4帆船5秤钩6哨子7镰刀8葫芦9勺子10棒球 2、分析材料，寻找关键词（1）看到这个词能想到全句，数目多少根据熟悉程度而定。（2）不是具体图像的，可通过谐音和联想转化成具体图像。 1瞒天过海2围魏救赵3借刀杀人4以逸待劳5趁火打劫6声东击西7无中生有8暗渡陈仓9隔岸观火10笑里藏刀记忆《三十六计》，先来找关键词： 1瞒天过海（天，海）2围魏救赵（围巾）3借刀杀人（刀）4以逸待劳（椅）5趁火打劫（火）6声东击西（东西—路标）7无中生有（花生）8暗渡陈仓（仓库）9隔岸观火（岸、火）10笑里藏刀（笑，刀） 联结：1蜡烛——天、海在阴云密布的天空下，一只柱子般粗的蜡烛从海里长出来，熊熊的烈焰把天上的乌云烤成火烧云。2鹅——围巾系着一条红色围巾的鹅浮在绿水上，围巾很长很长拖在尾巴后面。 3耳朵——刀4帆船——椅5秤钩——火，打劫6哨子——路标7镰刀——花生8葫芦——仓库9汤勺——岸、火10棒球——笑，刀 01瞒天过海02围魏救赵03借刀杀人04以逸待劳05趁火打劫06声东击西07无中生有08暗渡陈仓09隔岸观火10笑里藏刀11李代桃僵12顺手牵羊13打草惊蛇14借尸还魂15调虎离山16欲擒故纵17抛砖引玉18擒贼擒王19釜底抽薪20混水摸鱼21金蝉脱壳22关门捉贼23远交近攻24假道伐虢25偷梁换柱26指桑骂槐27假痴不颠28上屋抽梯29虚张声势30反客为主31美人计32空城计33反间计34苦肉计35连环计36走为上计 熟句桩 用武大校训记忆“八荣八耻”自强弘毅求是拓新 自----自行车强----墙弘----彩虹毅-----蚂蚁求----足球是----柿拓----骆驼新-----蜡笔小新 以热爱祖国为荣、以危害祖国为耻，以服务人民为荣、以背离人民为耻，以崇尚科学为荣、以愚昧无知为耻，以辛勤劳动为荣、以好逸恶劳为耻，以团结互助为荣、以损人利己为耻，以诚实守信为荣、以见利忘义为耻，以遵纪守法为荣、以违法乱纪为耻，以艰苦奋斗为荣、以骄奢淫逸为耻。 热爱祖国——自行车（自行车在天安门城楼外飞行,高喊“我爱中国”。）服务人民—墙（墙上大字写着“为人民服务”；人民英雄纪念碑倒下来把墙压倒。崇尚科学—彩虹（神舟号飞船把彩虹撞得支离破碎然后升天。）辛勤劳动—蚂蚁（劳动课上大家一起捉蚂蚁；蚂蚁天天搬家，它热爱劳动。） 团结互助—足球（助人为乐的雷锋扶盲人过马路时脚上还踢着足球；一只打着蝴蝶结的足球先生，想像足球为一个有鼻子有眼的人。）诚实守信—柿子（柿子被压瘪了，水把信都弄脏了；想成“狮子”也行，狮子手里抱着很大一封信。）遵纪守法—骆驼（法官骑着骆驼走进法庭）艰苦奋斗—小新（小新拿着一根苦瓜敲破了一个漏斗。） 熟句桩的小结：熟句是无限的，如古诗“白日依山尽”，名言“知识就是力量”，谚语、歇后语、成语、对联等。任何你所熟悉的语句都能拿来做桩。熟句桩并非一次性的，可以记忆不同性质的内容。“拣尽寒枝不肯栖，寂寞沙洲冷”变成桩子 标题桩例1、记忆历史题中“商鞅变法”的主要内容一、废井田，开阡陌二、奖励军功三、设立县制四、奖励耕织 商——商店——废井田，开阡陌鞅——秧——奖励军功变——变形金刚——县制法——法海——耕织 基础训练一对一联结：168394286571熟句桩选取：3组地点桩30个一组：3组词汇的转码训练 '
