最新学习情境七 道路纵、横断面测量 工程测量技术教学课件PPT课件 23页

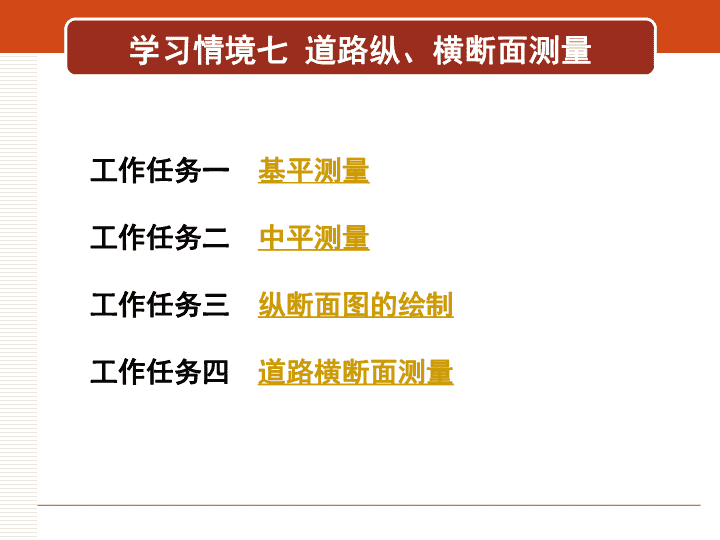

'学习情境七道路纵、横断面测量工程测量技术教学课件 学习情境七道路纵、横断面测量工作任务一基平测量工作任务二中平测量工作任务三纵断面图的绘制工作任务四道路横断面测量 测点水准尺读数（m）视线高程（m）高程（m）备注后视中视前视BM12.191514.505512.314基平测得BM2的高程为524.824mK0+0001.62512.89+0201.90512.61+0401.62512.89+0602.03512.48+0800.90513.60ZD13.1621.006516.661513.499+1000.50516.16+1200.52516.14+1400.82515.84+1601.20515.46+1801.01515.65ZD22.2461.521517.386515.140………………K1+2402.32523.06BM20.606524.782 图形：跨沟谷水准测量工作任务二中平测量 纵断面图的绘制以横坐标为里程，纵坐标为高程。线路纵断面图的绘制工作任务三纵断面图的绘制 工作任务三纵断面图的绘制 工作任务三纵断面图的绘制 线路横断面测量目的——测定线路各中桩处垂直于中线方向上的地面起伏情况，绘制横断面图，为线路设计提供基础资料。方法——先确定横断面方向，再测定变坡点间的平距及高差。工作任务四道路横断面测量 横断面方向的确定1、直线段——一般采用普通方向架测定。2、圆曲线段——采用求心方向架。普通方向架求心方向架工作任务四道路横断面测量 工作任务四道路横断面测量 横断面的测量方法（一）要求：按前进方向分成左右侧，分别测量横断面方向上各变坡点至中桩的平距及高差。测量宽度自中线两侧各测１０－５０m。平距及高差的精度要求一般为0.1m。（二）方法分类：1、花杆皮尺法适用于：山区低等级公路。精度低。工作任务四道路横断面测量 左侧桩号右侧……………………4+0003+980…………工作任务四道路横断面测量 2、水准仪法——水准仪测高差、皮尺丈量平距。适用于：地形简单地区，精度高。3、经纬仪视距法适用于：地形复杂地区。精度较高。4、全站仪法适用于：地形复杂地区，精度高。用全站仪的斜距测量模式，即可自动显示出距和高差。工作任务四道路横断面测量 横断面图的绘制绘图时一般先将中桩标在图中央，再分左右侧按平距为横轴，高差为纵轴，展出各个变坡点。绘出的横断面图。设计高程50.35m道路中心线K5+080设计线地面线地面高程48.65m工作任务四道路横断面测量 横断面图的绘制横断面图一般采用现场边测边绘的方法，以便及时对横断面进行核对。也可在现场记录，回到室内绘图。绘图比例尺一般采用1︰200或1︰100。绘图在厘米方格纸上。绘图时，先将中桩位置标出，然后分左、右两侧，按照相应的水平距离和高差，逐一将变坡点标在图上，再用直线连接相邻各点，即得到横断面地面线。显然一幅图上可绘多个横断面图，一般规定：绘图顺序是从图纸左下方起，自下而上、由左向右，依次按桩号绘制。工作任务四道路横断面测量 工程测量技术主编:田文 '
