最新学习子情境3热释电红外感器与单片机接口课件PPT课件 17页

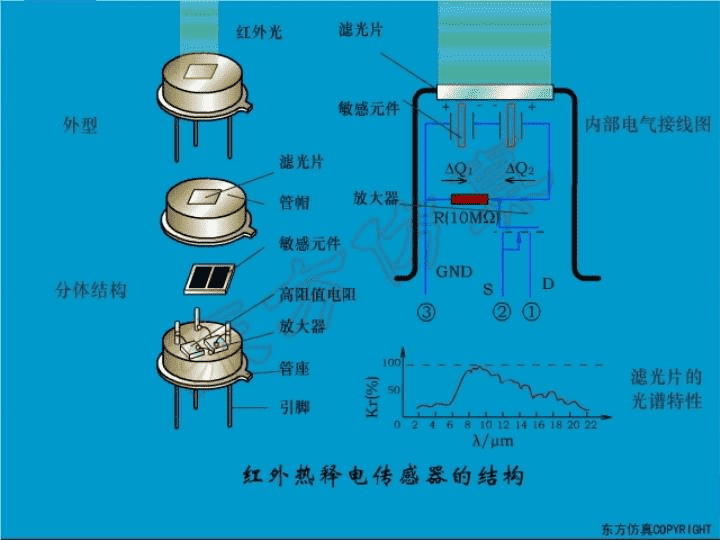

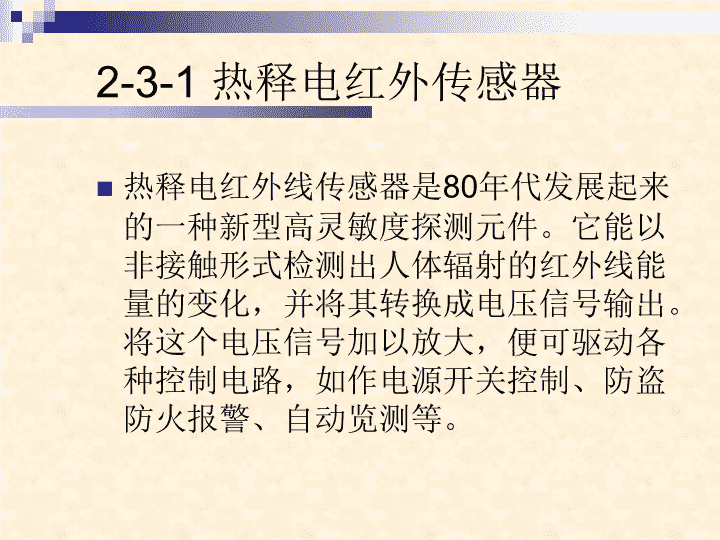

'学习子情境3热释电红外感器与单片机接口课件 2-3-1热释电红外传感器热释电红外线传感器是80年代发展起来的一种新型高灵敏度探测元件。它能以非接触形式检测出人体辐射的红外线能量的变化，并将其转换成电压信号输出。将这个电压信号加以放大，便可驱动各种控制电路，如作电源开关控制、防盗防火报警、自动览测等。 人在感应范围，饮水机加热或者制冷；人不在感应范围，15分钟后自动关机。将B模块的C11换成100uF/10V电容，W2工作时间电位器换成10MΩ1/8W固定电阻参见上图，其他元件无需改动，便可实现以上工作原理。 被动红外探测器不需要附加红外辐射光源，本身不发射任何能量直接探测来自移动目标的红外辐射。不同温度下物体的红外辐射峰值波长物体温度红外辐射峰值波长573k(300度)373k(100度)人体（37度）273k(0度)5微米7.8微米10微米10.5微米 被动红外探测器的组成及基本工作原理1、基本工作原理：由光学系统、热传感器及报警控制器组成，通过红外传感器探测人体红外辐射，转换成电信号，经处理送往控制器报警。光学系统红外传感器光学系统光学系统红外辐射 2、红外传感器：热电转换的关键器件。用热释电材料（硫酸三甘酞、钽酸锂、酞酸铅等）做成。3、单波束型：采用反射聚焦式光学系统4、多波束型：采用透镜聚焦式光学系统 最优的性价比吸顶安装，360°探测下视范围（H×φ）：4.5m×9m内置高能专用锂电，电池连续使用寿命2~4年，发射距离：150m 发射频率：315MHz可匹配各种无线报警主机红外广角型探头的防范区域是以其透镜始点，向前散发120度，长8米的圆锥形的探测区域，在这区域内，只要是热能动物在区域内活动，其散发的红外热能将被吸收。 被动红外探测器的特点及安装使用要点1、属于空间形探测器、隐蔽性好，功耗低。2、穿透性差，防区不应有障碍物，避免探测盲区。3、红外探头不能对准发热体。4、基本属于室内型。5、同一室内安装时，相互间不产生干扰。 有线红外幕帘/广角探测器产品型号：HW-Y产品价格：160元产品特点：采用美国军用红外传感器进行信号采集探测与摩托罗拉芯片组合集成单片机智能技术控制，自动温补偿，微电流省耗无误报，无漏报，探测距离远，工作稳定，性能可靠，外形精巧，美观大方。可防小动物，阳光等不定因素，抗电磁干扰。内置防拆开关。吸顶型红外探测器产品型号：HW-D采用美国军用红外传感器进行信号采集探测与摩托罗拉芯片组合集成单片机智能技术控制，自动温补偿，微电流省耗无误报，无漏报，探测距离远，工作稳定，性能可靠，外形精巧，美观大方。可防小动物，阳光等不定因素，抗电磁干扰。内置防拆开关。 远距离无线被动红外探测器热释电被红外探测器，探测距离8-12米，视角度84度，自动温度补偿，数字自由编码，调频发射距离1-3公里。HT-8080-2无线被动红外入侵探测器，由专用红外传感信号处理芯片、双元热释电传感器、菲涅尔透镜、数字编码发射电路、供电电源（AC/DC）组成，采用一体化设计，稳定可靠，抗干扰能力强。用于室内探测入侵者的人体红外热幅射，并将入侵信号通过无线传输的方式发射给报警主机。功能简介：探测警戒范围内的活动人体目标，发射数字编码信号，用无线传输方式报警。2、抗灯光、热气流、电磁幅射、宠物干扰。3、环境温度变化自动补偿灵敏度。4、发射电路采用声表面滤波器，频率稳定。5、三档探测灵敏度调节。6、可配可充备用电池，平时涓流充电，交流停电自动切换直流供电。7、内设防拆保护，当探测器被拆时，自动向报警主机发射防拆报警信号。8、交流供电，直流备用，涓流充电，自动切换 结束语谢谢大家聆听！！！17'
