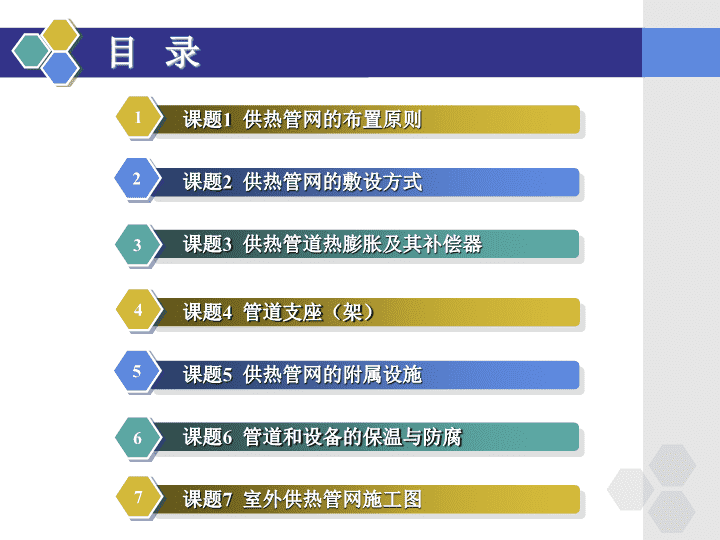

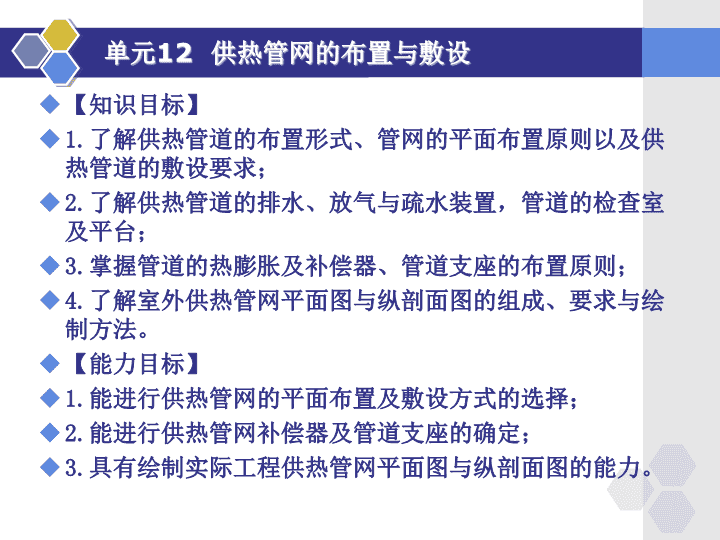

'《供热工程》12--供热管网的布置与敷设 单元12供热管网的布置与敷设【知识目标】1.了解供热管道的布置形式、管网的平面布置原则以及供热管道的敷设要求；2.了解供热管道的排水、放气与疏水装置，管道的检查室及平台；3.掌握管道的热膨胀及补偿器、管道支座的布置原则；4.了解室外供热管网平面图与纵剖面图的组成、要求与绘制方法。【能力目标】1.能进行供热管网的平面布置及敷设方式的选择；2.能进行供热管网补偿器及管道支座的确定；3.具有绘制实际工程供热管网平面图与纵剖面图的能力。 目录课题1供热管网的布置原则课题2供热管网的敷设方式12课题3供热管道热膨胀及其补偿器3课题4管道支座（架）课题5供热管网的附属设施45课题6管道和设备的保温与防腐6课题7室外供热管网施工图7 图12-2环状管网1-级管网；2-热力站；3-使热网具有备用功能的跨接管；4-使热源具有备用功能的跨接管课题1供热管网的布置原则 供热管网的平面布置就是选定从热源到用户之间管道的走向和平面管线位置，又叫管网定线。供热管网的平面布置应根据城市或厂区的总平面图和地形图，用户热负荷的分布，热源的位置，以及地上、地下构筑物的情况，供热区域的水文地质条件等因素遵守下述原则确定。（1）技术上可靠。（2）经济上合理。（3）注意对周围环境的影响。供热管网定线后标注在供热区域地形平面图上。12.1.2供热管网的平面布置课题1供热管网的布置原则 供热管网的敷设方式分地上敷设和地下敷设两大类，地上敷设是将供热管道敷设在地面上独立的或桁架式的支架上，又称架空敷设。地下敷设分为地沟敷设和直埋敷设，地沟敷设是将管道敷设在地下管沟内，直埋敷设是将管道直接埋设在土壤里。12.2.1.1低支架敷设在不妨碍交通，不影响厂区扩建的地段可采用低支架敷设。低支架敷设大多沿工厂围墙或平行公路、铁路布置，管道保温结构底部距地面的净高不小于0.3米，以防雨、雪的侵蚀。支架一般采用毛石砌筑或混凝土浇注，如图12-3所示。12.2.1地上敷设课题2供热管网的敷设方式 图12-3低支架敷设图12-4中支架敷设课题2供热管网的敷设方式 12.2.1.2中支架敷设在人行频繁，非机动车辆通行的地方采用。如图12-4所示，中支架敷设的管道保温结构底部距地面的净高为2.5～4.0米，支架一般采用钢筋混凝土浇（或）预制或钢结构。12.2.1.3高支架敷设在管道跨越公路或铁路时采用。如图12-5所示，高支架敷设的管道保温结构底部距地面的净高为4.5～6.0米，支架通常采用钢结构或钢筋混凝土结构。地上敷设的管道不受地下水位和土质的影响，使用寿命长，管道坡度易于保证，所需的放水、排气设备少，可充分使用工作可靠、构造简单的方形补偿器，且土方量小，维护管理方便，但占地面积大，管道热损失大，不够美观。课题2供热管网的敷设方式 将管道敷设在地沟内，使管道不受外力的作用和水的侵袭，保护管道的保温结构，并使管道能自由伸缩。管道的地沟底板采用素混凝土或钢筋混凝土结构，沟壁采用砖砌结构或毛石砌筑，地沟盖板为钢筋混凝土结构。供热管道的地沟按其功用和结构尺寸，分通行地沟、半通行地沟和不通行地沟。12.2.2.1通行地沟通行地沟是工作人员可自由通过，并能保证检修、更换管道等操作的地沟。其土方工程量大，建设投资高，仅在特殊或必要场合采用。通行地沟的净高不低于1.8m，人行通道净宽不小于0.6m，如图12-6所示。课题2供热管网的敷设方式12.2.2地沟敷设 图12-6通行地沟课题2供热管网的敷设方式 12.2.2.2半通行地沟半通行地沟是工作人员能弯腰行走，进行一般管道维修工作的地沟。地沟净高不小于1.4m，人行通道净宽不小于0.5~0.7m，如图12-7所示。半通行地沟，每隔60m应设置一个检修出入口。半通行地沟敷设的有关尺寸见相关规范规定。12.2.2.3不通行地沟不通行地沟，人员不能在沟内通行，其断面尺寸以满足管道施工安装要求来决定，如图12-8所示。管道的中心距离，应根据管道上阀门或附件的法兰盘外缘之间的最小操作净距离的要求确定。当沟宽超过1.5m时，可考虑采用双槽地沟。课题2供热管网的敷设方式 图12-7半通行地沟图12-8不通行地沟课题2供热管网的敷设方式 直埋敷设是将管道直接埋设在土壤里，管道保温结构外表面与土壤直接接触的敷设方式。在供热管网中，直埋敷设最多采用的方式是供热管道、保温层和保护外壳三者紧密粘结在一起，形成整体式的预制保温管结构型式，如图12-9所示。整体式预制保温管直埋敷设与地沟敷设相比有如下特点：（1）不需要砌筑地沟，土方量及土建工程量减小，管道可以预制，现场安装工作量减少，施工进度快，可节省供热管网的投资费用。（2）整体式预制保温管严密性好，水难以从保温材料与钢管之间渗入，管道不易腐蚀。（3）预制保温管受到土壤摩擦力约束的特点，实现了无补偿直埋敷设方式。在管网直管段上可以不设置补偿器和固定支座，简化了系统，节省了投资。课题2供热管网的敷设方式12.2.3直埋敷设 (5）聚氨酯保温材料导热系数小，供热管道的散热损失小于地沟敷设。（6）预制保温管结构简单，采用工厂预制，易于保证工程质量。图12-9预制保温管直埋敷设1—钢管2—聚氨酯硬质泡沫塑料保温层3—高密度聚乙烯保护外壳课题2供热管网的敷设方式 供热管道升温时，由于热伸长或温度应力的作用而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减小管壁的应力或作用在阀件、支架结构上的作用力。管道受热的自由伸长量可按下式计算：——管道的热伸长量（m）；——管道的线膨胀系数，一般取=0.012[mm／(m·℃)]；——管壁最高温度，可取热媒的最高温度（℃）；——管道安装时的温度，在温度不能确定时，取最冷月平均温度（℃）；——计算管段的长度（m）。课题3供热管道热膨胀及其补偿器 供热管道采用的补偿器种类很多，主要有自然补偿器、方形补偿器、波纹管补偿器、套筒补偿器和球形补偿器等，前三种是利用补偿材料的变形来吸收热伸长的，后两种是利用管道的位移来吸收热伸长的。（1）自然补偿器自然补偿器是利用管道自然转弯构成的几何形状所具有的弹性来补偿管道的热膨胀，使管道应力得以减小。常见的自然补偿器有L型、Z型自然补偿器，如图12-10所示。为简化计算，常用线算图来确定L型补偿器的短臂长度和Z型补偿器的中间臂长度。图12-11是L型弯管段自然补偿线算图。图12-12是Z型弯管段自然补偿线算图。课题3供热管道热膨胀及其补偿器 图12-10L形、Z形自然补偿器(a)L形自然补偿器；(b)Z形自然补偿器课题3供热管道热膨胀及其补偿器 图12-11L形弯管段自然补偿器图12-12Z形弯管段自然补偿器课题3供热管道热膨胀及其补偿器 （2）方形补偿器方形补偿器通常是由四个90°无缝钢管煨弯或机制弯头构成的U型补偿器，依靠弯管的变形来补偿管段的热伸长。方形补偿器制造安装方便，不需要经常维修，补偿能力大，作用在固定点上的推力(即补偿器的弹性力)较小，可用于各种压力和温度条件，缺点是补偿器外形尺寸大，占地面积多。为了提高补偿器的补偿能力(或减少其位移量)常采用预先冷拉的办法，一般预拉伸量为管道伸长量的50％，在极限情况下，其补偿能力可比无预拉时提高一倍。图12-13是计算钢制方形补偿器的线算图。图12-14是方形补偿器的类型图。课题3供热管道热膨胀及其补偿器 图12-13方型补偿器线算图课题3供热管道热膨胀及其补偿器 图12-14方型补偿器的类型课题3供热管道热膨胀及其补偿器 （3）套筒补偿器套筒补偿器是由填料密封的套管和外壳管组成的，两者同心套装并可轴向补偿，有单向和双向两种形式，图12-15是单向套筒补偿器。套筒与外壳体之间用填料圈密封，填料被紧压在端环和压盖之间，以保证封口紧密。填料采用石棉夹铜丝盘根，更换填料时需要松开压盖，维修方便。套筒补偿器的补偿能力大，一般可达250～400mm，占地小，介质流动阻力小，造价低，适用于工作压力小于或等于1.6MPa，工作温度低于300℃的管路上，补偿器与管道采用焊接连接。课题3供热管道热膨胀及其补偿器 图12-15单向套筒补偿器1-套管；2-前压兰；3-壳体；4-填料圈；5-后压兰；6-防脱肩；7-T形螺栓；8-垫圈；9-螺母；课题3供热管道热膨胀及其补偿器 （4）波纹管补偿器波纹管补偿器是用多层或单层薄壁金属管制成的具有轴向波纹的管状补偿设备。图12-16所示的是供热管道上常用的轴向型波纹管补偿器。这种补偿器体积小，重量轻，占地面积和占用空间小，易于布置，安装方便。波纹管补偿器具有良好的密封性能,不需要进行维修，承压能力和工作温度较高，但其补偿能力小，价格也较高。为使轴向波纹管补偿器严格地按管道轴向热胀或冷缩，补偿器应靠近一个固定支架设置，并设置导向支座，导向支座宜采用整体箍住管子的方式以控制横向位移和防止管子纵向变形。常用的轴向波纹管补偿器通常都作为标准的管配件，用法兰或焊接的形式与管道连接。课题3供热管道热膨胀及其补偿器 图12-16轴向型波纹管补偿器1-导流管；2-波纹管；3-限位拉杆；4-限位螺母；5-端管课题3供热管道热膨胀及其补偿器 （5）球形补偿器球形补偿器如图12-17所示。球形补偿器具有很好的耐压和耐温性能，能适应230℃的高温和0.4MPa的压力，使用寿命长，运行可靠，占地面积小，基本上无需维修，补偿能力大。工作时变形应力小，减少了对支座的要求。图12-17球型补偿器课题3供热管道热膨胀及其补偿器 管道支架的作用是支承管道，有的也限制管道的变形和位移。根据支架对管道的制约情况，分为活动支架和固定支架。支承管道且允许管道有位移的支架称为活动支架。活动支架的类型较多，有滑动支架、导向支架、滚动支架、吊架等。课题4管道支座（架）12.4.1活动支架 12.4.1.1滑动支架滑动支架的主要承重构件是横梁，管道在横粱上可以自由移动。不保温管道用低支架安装，保温管道用高支架安装。（1）低支架用在不保温管道上，按其构造型式又分为卡环式和弧形滑板式两种。图12-18所示卡环式，用圆钢煨制U形管卡，管卡不与管壁接触，一端套丝固定，另一端不套丝；图12-19所示弧形滑板式，在管壁与支承结构间垫上弧形板，并与管壁焊接，当管子伸缩时，弧形板在支承结构上来回滑动。(2)高支架高支架用在保温管道上，焊在管道上的高支座在支承结构上滑动，以防止管道移动摩擦损坏保温层，其结构形式如图12-20所示。课题4管道支座（架） 图12-18卡环式低滑动支架1-管卡；2-螺母图12-19弧形板式低滑动支架1-弧形板；2-托架课题4管道支座（架） 图12-20高滑动支架1-绝热层；2-管子托架课题4管道支座（架） 12.4.1.2导向支架导向支架是为使管子在支架上滑动时不致于偏移管子轴线而设置的。它一般设置在补偿器两侧、铸铁阀门的两侧或其他只允许管道有轴向移动的地方。导向支架是以滑动支架为基础，在滑动支架两侧的横梁上，每侧焊上一块导向板，如图12-21所示。导向板通常采用扁钢或角钢，扁钢规格为-30×10，角钢为L36×5，导向板长度与支架横梁的宽度相等，导向板与滑动支座间应有3mm的空隙。图12-21导向支架1-保温层；2-管子托架；3-导向板课题4管道支座（架） 12.4.1.3吊架悬吊架结构简单，摩擦力小。一种常见的悬吊架形式如图12-22所示。管道通热运行后，各点的热变形量不同，造成各悬吊架的偏移幅度不一样，使管道产生扭曲。如果管道有垂直位移，而又不允许产生扭曲，则可采用弹簧吊架，如图12-23所示。因悬吊架管道有易产生扭曲的特点，所以选用补偿器时应加以注意。如只能选用可抗扭曲的方形补偿器，而不能选用套管补偿器。课题4管道支座（架） 图12-22悬吊架图12-23弹簧悬吊支架课题4管道支座（架） 12.4.1.4滚动支架滚动支架以滚动摩擦代替滑动摩擦，可减小管道热伸缩时的摩擦力，如图12-24所示，滚动支架主要用在管径较大而无横向位移的管道上。图12.24滚动支架(a)滚珠支架；(b)滚柱支架课题4管道支座（架） 在固定支架处，管道被牢牢地固定住，不能有任何位移，管道只能在两个固定支架间伸缩。因此，固定支架不仅承受管道、附件、管内介质及保温结构的重量，同时还承受管道因温度、压力的影响而产生的轴向伸缩推力和变形应力，并将这些力传到支承结构上去，所以固定支架必须有足够的强度。12.4.2固定支架课题4管道支座（架） 12.4.2.1卡环式固定支架卡环式固定支架主要用在不需要保温的管道上。（1）普通卡环式固定支架煨制U形管卡，管卡与管壁接触并与管壁焊接，两端套丝紧固，如图12-25（a）所示，适用于DN15mm～150mm的室内不保温管道上。（2）焊接挡板卡环式固定支架U形管卡紧固不与管壁焊接，靠横梁两侧焊在管道上的弧形板或角钢挡板固定管道，如图12-25（b）所示，主要适用于DN25mm～400mm的室外不保温管道上。课题4管道支座（架） 图12-25卡环式固定支架l-固定管卡；2-弧形挡板；3-支架横梁课题4管道支座（架） 12.4.2.2挡板式固定支架挡板式固定支架由挡板、肋板、立柱(或横梁)及支座组成。主要用于室外DN150mm～700mm的保温管道上。图12-26为四面挡板式固定支架，有推力不大于450kN和推力不大于600kN两种。图12-26四面挡板式固定支座1－挡板2-肋板3-立柱课题4管道支座（架） 在无沟敷设或不通行地沟中，固定支座也有做成钢筋混凝土固定墩的型式。图12-27是直埋敷设所采用的固定墩，管道从固定墩上部的立板穿过，在管子上焊有卡板进行固定。图12-27直埋敷设的固定墩课题4管道支座（架） 12.4.2.3固定支座的设置要求（1）在管道不允许有轴向位移的节点处设置固定支座，例如有支管分出的干管处。（2）在热源出口、热力站和热用户出入口处，均应设置固定支座，以消除外部管路作用于附件和阀件上的作用力，使室内管道相对稳定。（3）在管路弯管的两侧应设置固定支座，以保证管道弯曲部位的弯曲应力不超过管子的许用应力范围。课题4管道支座（架） 12.4.2.4固定支座的间距固定支座是供热管道中主要受力构件，应按上述要求设置固定支座，为了节省投资，应尽可能加大固定支座间距，减少其数目，但固定支座的间距应满足下列要求。（1）管道的热伸长量不得超过补偿器所允许的补偿量。（2）管段因膨胀和其他作用而产生的推力，不得超过固定支座所能承受的允讦推力。（3）不应使管道产生纵向弯曲。表12-1列出了地沟与架空敷设的直线管段固定支座最大允许间距表。课题4管道支座（架） 管道公称直径方型补偿器套筒补偿器供热介质热水蒸汽热水蒸汽敷设方式mm架空地沟架空地沟架空地沟≤32≤50≤100125150200250≤350≤450500≥600506080901001201201401601802005050606575808595100100120506080901001201201201301401405060708090100100100110120120——909090100100120140140140——505050606070808080表12-1地沟与架空敷设的直线管段固定支座(架)最大间距表（单位：m）课题4管道支座（架） 为了在需要时排除管道内的水，放出管道内聚集的空气和排出蒸汽管道中的沿途凝水，供热管道必须敷设一定的坡度，并配置相应的排水、放气及疏水装置。如图12-28所示，热水和凝结水管道的低点处(包括分段阀门划分的每个管段的低点处)，应安装排水装置。排水装置应保证一个排水段的排水时间不超过下面的规定：对于DN≤300mm的管道，排水时间为(2～3)h；对于DN350～500mm的管道，排水时间为（4～6）h；对于DN≥600mm的管道，排水时间为(5～7)h，规定排水时间主要是考虑在冬季出现事故时能迅速排水，缩短抢修时间，以免采暖系统和管路冻结。课题5供热管网的附属设施12.5.1供热管道的排水、放气与疏水装置 放气装置应设在管段的最高点，如图12-28所示。放气管直径需根据管道直径来确定。为排除蒸汽管道的沿途凝水，蒸汽管道的低点和垂直升高管段前应设置启动疏水和经常疏水装置。同一坡向的管段，在顺坡情况下每隔400～500m，逆坡时每隔200～300m应设启动疏水和经常疏水装置。图12-28热水或凝结水管道排水和放气装置1-放气阀；2-排水阀；3-阀门课题5供热管网的附属设施 对于地下敷设的供热管道，在装有阀门、排水与放气、套筒补偿器、疏水器等需要经常维护管理的管路设备和附件处，应设置检查室。检查室的结构尺寸，应根据管道的根数、管径、阀门及附件的数量和规格大小确定，既要考虑维护操作方便，又要尽可能地紧凑。检查室的净高不小于1.8m，人行通道宽度不小于0.6m，干管保温结构外表面距检查室地面不应小于0.6m，检查室人孔直径不小于0.7m，人孔数量不少于2个，并应对角布置。当检查室面积小于4m2时，可只设一个人孔。在每个人孔处，应装设梯子或爬梯，以便工作人员出入。检查室内至少设一个集水坑，尺寸不小于0.4m×0.4m×0.5m（长×宽×深），位于人孔的下方。检查室地面应坡向集水坑，其坡度为0.01。检查室地面低于地沟内底应不小于0.3m。课题5供热管网的附属设施12.5.2供热管道的检查室及检查平台 当检查室内设备和附件不能从人孔进出时，在检查室顶板上应设安装孔，安装孔的位置和尺寸应保证最大设备的出入和便于安装。所有分支管路在检查室内均应装设关断阀和排水管，以便当支线发生事故时能及时切断管路，并将管道中的积水排除。检查室内公称直径大于或等于300mm的阀门应设支承。检查室盖板上的覆土深度不得小于0.3m。图12-29所示是检查室布置图例。架空敷设的中、高支架敷设的管道，在安装阀门、排水、放气、除污装置的地方应设操作平台，操作平台的尺寸应保证维修人员操作方便，平台周围应设防护栏杆。课题5供热管网的附属设施 图12-29检查室布置图例课题5供热管网的附属设施 12.6.1.1保温的目的和作用保温的目的是减少热量损失，节约能源，提高系统运行的经济性和安全性。供热管道的保温结构一般由保温层和保护层两部分组成。保温层的作用是减少能量损失、节约能源，提高经济效益，保障介质的运行参数，满足用户生产生活要求。对于高温介质管道的保温层来说，还可降低保温层外表面温度，改善环境工作条件、避免烫伤事故发生；保护层的作用是保护保温层不受外界机械损伤，保温能否取得上述各项满意效果，关键在于保温材料的选用和保温层的施工质量。课题6管道和设备的保温与防腐12.6.1管道和设备的保温 12.6.1.2保温材料的种类和选用（1）保温材料的种类①早期的保温材料：多为天然矿物和自然资源原材料，如石棉、硅藻土、软木、草绳、锯末等。这些材料一般经简单加工就可使用，其保温结构多为涂抹或填充形式。②人工生产的保温材料：有玻璃棉、矿渣棉、珍珠岩、蛭石等。这些保温材料一般为工厂生产的原料或预制半成品，其保温结构多为捆绑和砌筑形式。③20世纪70年代以来研制开发的保温材料：聚苯乙烯泡沫塑料、聚氨酯泡沫塑料、泡沫玻璃、泡沫石棉等，其保温层的结构多为喷涂或灌注成型的形式。课题6管道和设备的保温与防腐 （2）保温材料的选用管道系统的工作环境多种多样，有高温、低温、空中、地下、干燥、潮湿等。所选用的保温材料要求能适应这些条件，在选用保温材料时首先考虑其热工性能，然后还要考虑施工作业条件，如：高温系统应考虑材料的热稳定性；振动管道应考虑材料的强度；潮湿的环境应考虑材料的吸湿性；间歇运行的系统应考虑材料的热容量等。在工程上，可根据保温材料适应的温度范围进行材料的应用分类，如表12-2所示，供选用参考。 序号介质温度(℃)保温材料10～250(常温)酚醛玻璃棉制品，水玻璃珍珠岩制品，水泥珍珠岩制品，沥青及玻璃棉制品2250～350矿渣棉制品，水玻璃珍珠岩制品，水泥珍珠岩制品，沥青及玻璃棉制品3350～450矿渣棉制品，水玻璃珍珠岩制品，水泥珍珠岩制品，水玻璃蛭石制品，水泥蛭石制品4450～600矿渣棉制品，水玻璃珍珠岩制品，水泥珍珠岩制品，水玻璃蛭石制品，水泥蛭石制品5600～800磷酸盐珍珠岩制品，水玻璃蛭石制品6－20～0酚醛玻璃棉制品，淀粉玻璃棉制品，水泥珍珠岩制品，水玻璃珍珠岩制品7－40～－20聚苯乙烯泡沫塑料，水玻璃珍珠岩制品8－196～－40膨胀珍珠岩制品表12-2保温材料应用温度分类课题6管道和设备的保温与防腐 12.6.1.3保温结构的施工方法保温结构一般由保温层、保护层等部分组成，进行保温结构前应先做防锈层。防锈层：即管道及设备表面除锈后涂刷的防锈底漆，一般涂刷1-2遍。保温层：是减少能量损失，起保温作用的主体层，附着于防锈层外面。保护层：保护防潮层和保温层不受外界机械损伤，保护层的材料应有较高的机械强度，常用石棉石膏、石棉水泥、玻璃丝布、塑料薄膜、金属薄板等制作。课题6管道和设备的保温与防腐 常用保温结构的施工方法有涂抹法、绑扎法和粘贴法等。（1）涂抹法涂抹法保温采用石棉粉、碳酸镁石棉粉和硅藻土等不定形的散状材料，把这些材料与水调成胶泥涂抹于需要保温的管道设备上。这种保温方法整体性好，保温层和保温面结合紧密，且不受被保温物体形状的限制。涂抹法多用于热力管道和设备的保温。施工时应分多次进行，为增加胶泥与管壁的附着力，第一次可用较稀的胶泥涂抹，厚度为3～5mm，待第一层彻底干燥后，用干一些的胶泥涂抹第二层，厚度为10～15mm，以后每层厚为15～25mm，均应在前一层完全干燥后进行，直到要求的厚度为止。涂抹法不得在环境温度低于0℃情况下施工，以防胶泥冻结。为加快胶泥的干燥速度，可在管道或设备内通入温度不高于150℃的热水或蒸汽。课题6管道和设备的保温与防腐 （2）绑扎法绑扎法保温采用预制保温瓦或板块料，用镀锌钢丝绑扎在管道的壁面上，是热力管道最常用一种保温方法，其结构见图12-30。为使保温材料与管壁紧密结合，保温材料与管壁之间应涂抹一层石棉粉或石棉硅藻土胶泥(一般为3～5mm厚)，然后再将保温材料绑扎在管壁上。因矿渣棉、玻璃棉、岩棉等矿纤材料预制品抗水性能差，采用这些保温材料时可不涂抹胶泥而直接绑扎。绑扎保温材料时，应将横向接缝错开；如果保温材料为管壳，应将纵向接缝设置在管道的两侧。采用双层结构时，第一层表面必须平整，不平整时，矿纤维材料可用同类纤维状材料填平，其他材料用胶泥抹平，第一层表面平整后方可进行下一层保温。课题6管道和设备的保温与防腐 图12-30绑扎法保温1-管道；2-防锈漆；3-胶泥；4-绝热层；5-镀锌钢丝；6-沥青油毡；7-玻璃丝布；8-防腐漆课题6管道和设备的保温与防腐 （3）聚氨酯硬质泡沫塑料的保温聚氨酯硬质泡沫塑料由聚醚和多元异氰酸酯加催化剂、发泡剂、稳定剂等原料按比例调配而成。应将这些原料分成两组(A组和B组)，A组为聚醚和其他原料的混合液，B组为异氰酸酯。施工时只要将两组混合在一起，即起泡而生成泡沫塑料。聚氨酯硬质泡沫塑料一般采用现场发泡，其施工方法有喷涂法和灌涂法两种。喷涂法施工就是用喷枪将混合均匀的液料喷涂于被保温物体的表面上。为避免垂直壁面喷涂时液料下滴，要求发泡的时间要快一点。灌注法施工就是将混合均匀的液料直接灌注于需要成型的空间或事先安置的模具内，经发泡膨胀而充满整个空间，为保证有足够的操作时间，要求发泡的时间应慢一些。课题6管道和设备的保温与防腐 （4）缠包法保温缠包法保温采用卷状的软质保温材料(如各种棉毡等)。施工时需要将成卷的材料根据管径的大小剪裁成适当宽度(200～300mm)的条带，以螺旋状缠包到管道；也可以根据管道的圆周长度进行剪裁，以原幅宽对缝平包到管道上,如图12-31所示。不管采用哪种方法，均需边缠、边压、边抽紧，使保温后的密度达到设计要求。一般矿渣棉毡缠包后的密度不应小于150～200kg／m3，玻璃棉毡缠包后的密度不应小于100～130kg／m3，超细玻璃棉毡缠包后的密度不应小于40～60kg／m3。如果棉毡的厚度达不到规定的要求，可采用两层或多层缠包。缠包时接缝应紧密结合，如有缝隙，应用同等材料填塞。采用分层缠包时，第二层应仔细压缝。保温层外径不大于500mm时，应在保温层外面用直径为1.0～1.2mm的镀锌钢丝绑扎间距为150～200mm，禁止以螺旋状连续缠绕。当保温层外径大于500mm时，还应加镀锌钢丝网缠包，再用镀锌钢丝绑扎牢。课题6管道和设备的保温与防腐 图12-31缠包法保温1－管子；2－保温棉毡；3－镀锌钢丝；4－玻璃布；5－镀锌钢丝或钢带；6－调和漆课题6管道和设备的保温与防腐 12.6.1.4保温层厚度的确定保温层厚度可在供热管道保温热力计算的基础上确定。确定的保温层越厚，管路热损失越小，越节约燃料；但厚度加大，保温结构造价增加，投资费用提高。在工程设计中，保温层厚度在管道保温热力计算的基础上，按技术经济分析得出的“经济保温厚度”确定。经济保温厚度指考虑管道保温结构的基建投资和管道散热损失的年运行费用两者因素，折算出在一定年限内“年计算费用”最小值时保温层厚度。管道和设备经济保温厚度可参考有关设计手册中的公式计算确定，还可查阅《民用建筑节能设计标准》中供暖、供热管道最小保温厚度参考选用。课题6管道和设备的保温与防腐 12.6.2.1涂漆防腐涂漆方法有手工涂刷、空气喷涂、高压喷涂和静电喷涂等。（1）手工涂刷手工涂刷是将油漆稀释调合到适当稠度后，用刷子分层涂刷。手工涂刷应自上而下、从左至右、先里后外、纵横交错地进行，漆层厚度应均匀一致，无漏刷和挂流处。（2）空气喷涂空气喷涂是利用压缩空气通过喷枪时产生的高速气流，将贮漆罐内漆液引射混合成雾状，喷涂于物体的表面。空气喷涂中喷枪所用空气压力为0.2～0.4MPa，一般距离工件表面250～400mm，移动速度10～15m／min。为提高一次喷膜厚度，可采用热喷涂施工，热喷涂施工就是将漆加热到70℃左右，使油漆的粘度降低，增加被引射的漆量。12.6.2管道和设备的防腐课题6管道和设备的保温与防腐 （3）高压喷涂高压喷涂是将加压的涂料由高压喷枪喷出，剧烈膨胀并雾化成极细的漆粒喷涂到构件上。由于漆膜内没有混入压缩空气而带进水分和杂质，漆膜质量较空气喷涂高，同时由于涂料是扩容喷涂，提高了涂料粘度，雾粒散失少，减少了溶剂用量。（4）静电喷涂静电喷涂是使喷枪喷出的油漆雾粒细化，在静电发生器产生的高压电场中带电，带电涂料微粒在静电力的作用下被吸引贴覆在异性带电荷的构件上。由于飞散量减少，这种喷涂方法较空气喷涂可节约涂料40％～60％。埋地管道采用涂刷沥青涂料防腐。埋地管道腐蚀是由于土壤的酸性、碱性、潮湿、空气渗透以及地下杂散电流的作用等因素引起的，其中主要是电化学作用。课题6管道和设备的保温与防腐 12.6.2.2埋地管道的防腐埋地管道腐蚀的强弱主要取决于土壤的性质。根据土壤腐蚀性质的不同，可将防腐层结构分为普通防腐层、加强防腐层和特加强防腐层三种类型，其结构见表12-3。普通防腐层适用于腐蚀性轻微的土壤，加强防腐层适用于腐蚀性较剧烈的土壤，特加强防腐层适用于腐蚀性极为剧烈的土壤。土壤腐蚀性等级及其防护见表12-4。为了增强沥青涂料与钢管表面的粘结力，在涂刷沥青玛脂之前一般要在管道或设备表面先涂刷冷底子油。沥青玛脂温度应保持在160～180℃时进行涂刷作业，涂刷时冷底子油层应保持干燥清洁，涂层应光滑均匀。沥青涂层中间所夹的加强包扎层可采用玻璃丝布、石棉油毡、麻袋布等材料，其作用是为了提高沥青涂层的机械强度和热稳定性。课题6管道和设备的保温与防腐 施工时包扎料最好用长条带呈螺旋状包缠，圈与圈之间的接头搭接长度应为30～50mm，并用沥青粘合紧密，不得形成空气泡和折皱。防腐层外面的保护层多采用塑料布或玻璃丝布包缠而成，其施工方法和要求与加强包扎层相同，保护层可提高整个防腐层的防腐性能和耐久性。埋设在一般土壤内管道可采用普通防腐方法；埋地管道在穿越铁路、公路、河流、山洞等地段及腐蚀性土壤时，可采用加强防腐方法；穿越电车轨道和电气铁路下的土壤时，可采用特加强防腐方法。课题6管道和设备的保温与防腐 防腐层层次普通防腐层加强防腐层特加强防腐层l冷底子油冷底于油冷底子油2沥青涂层沥青涂层沥青涂层3外包保护层加强包扎层加强包扎层（封闭层）（封闭层）4沥青涂层沥青涂层5外保护层加强包扎层（封闭层）6沥青涂层7外保护层防腐层厚度不小于(mm)369表12-3埋地管道防腐层结构注：防腐层次从金属表面起。课题6管道和设备的保温与防腐 电阻测量法(Ω／m)>100100～2020～10<10腐蚀性低一般较高高防腐措施普通普通加强特加强表12-4土壤腐蚀性表课题6管道和设备的保温与防腐 室外供热管网的平面图，是在城市或厂区地形测量平面图的基础上，将供热管网的线路表示出来的平面布置图。将管网上所有的阀门、补偿器、固定支架、检查室等与管线一同标在图上，从而形象地展示了供热管网的布置形式、敷设方式及规模，具体地反映了管道的规格和平面尺寸，管网上附件和设备的规格、型号和数量，检查室的位置和数量等。为了清晰、准确地把管线表示在平面图上，绘制供热管网平面图时，应满足下列要求。(1）供水管道及蒸汽管道，应敷设在供热介质前进方向的右侧。(2）供水管用粗实线表示，回水管用粗虚线表示。课题7室外供热管网施工图12.7.1室外供热管网平面图 (3）在平面图上应绘出经纬网络平面定位线(即城市平面测绘图上的坐标尺寸线)。(4）在管线的转点及分支点处，标出其坐标位置。一般情况下，东西向坐标用“X”表示，南北向坐标用“Y”表示。(5）管路上阀门、补偿器、固定点等的确切位置，各管段的平面尺寸和管道规格，管线转角的度数等均需在图上标明。(6）将检查室、放气井、放水井、固定点进行编号。(7）局部改变敷设方式的管段应予以说明。(8）标出与管线相关的街道和建筑物的名称。图12-31是某城市集中供热管网中一段管道的平面布置图，制图比例为1：500。图中细线框代表建筑物，线框中的数字表示建筑物楼层数，管道采用直埋敷设。课题7室外供热管网施工图 课题7室外供热管网施工图 室外供热管网的纵断面图是依据管网平面图所确定的管道线路，在室外地形图的基础上绘制出管道的纵向断面图和地形竖向规划图。在管道的纵断面图上，应表示出：（1）自然地面和设计地面的标高、管道的标高。（2）管道的敷设方式。（3）管道的坡向、坡度。（4）检查室、排水井和放气井的位置及标高。（5）与管线交叉的公路、铁路、桥涵、水沟等。（6）与管线交叉的设施、电缆及其他管道等(如果它们位于供热管道的下方，应注明其顶部标高，如果它们在供热管道的上方，应注明其底部标高)。12.7.2室外供热管网纵断面图课题7室外供热管网施工图 由于管道纵断面图没能反映出管线的平面变化情况，所以需将管线平面展开图与纵断面图共同绘制在同一图上，这样纵断面图就更完整全面了。供热管道纵断面图中，纵坐标与横坐标并不相同，通常横坐标的比例采用1：500，1：100的比例尺。纵坐标采用1：50，1：100，1：200的比例尺。图12-33是供热管道纵断面图，该图的比例：横坐标（管线沿线高度尺寸坐标）为1：500；纵坐标（管道标高数值坐标）为1：100。供热管道纵断面图上，长度以“米”为单位，取至小数点后一位数；高程以“米”为单位，取至小数点后两位数；坡度以千或万）分之有效数字表示。课题7室外供热管网施工图 课题7室外供热管网施工图 本单元系统介绍了供热管网的布置原则、供热管道的敷设要求、供热管道的排水、放气与疏水装置、管道的热膨胀及补偿器、管道支座、供热管道的检查室及检查平台、室外供热管网的平面图与纵剖面图等基本知识。通过学习，使同学们了解常见供热管网的布置形式、平面布置原则以及供热管道的敷设要求，对供热管道如何补偿和固定支架的布置应该掌握；在此基础上能够看懂供热管网的平面布置图、纵剖面图，并达到绘制施工图的目的。小结 ThankYou! 智力开发题 【1】假设有一个池塘，里面有无穷多的水。现有2个空水壶，容积分别为5升和6升。问题是如何只用这2个水壶从池塘里取得3升的水。 【1】1、先把5升的灌满，倒在6升里，这时6升的壶里有5升水2.再把5升的灌满，用5升的壶把6升的灌满，这时5升的壶里剩4升水3.把6升的水倒掉，再把5升壶里剩余的水倒入6升的壶里，这时6升的壶里有4升水4.把5升壶灌满，倒入6升的壶，5-2=3 【2】“有6只做化验用的玻璃杯，前面3只盛满了水，后面3只是空的。你能只动1只玻璃杯，就便盛满水的杯子和空杯子间隔起来吗?" 【2】把第二个满着的杯子里的水倒到第五个空着的杯子里 【3】1=52=153=2154=2145那么5=? 【3】因为1=5，所以5=1 【4】一个人花8块钱买了一只鸡，9块钱卖掉了，然后他觉得不划算，花10块钱又买回来了，11块卖给另外一个人。问他赚了多少? 【4】2元 1有五栋五种颜色的房子2每一位房子的主人国籍都不同3这五个人每人只喝一种饮料，只抽一种牌子的香烟，只养一种宠物4没有人有相同的宠物，抽相同牌子的香烟，喝相同的饮料提示：１　英国人住在红房子里２　瑞典人养了一条狗３　丹麦人喝茶４　绿房子在白房子左边５　绿房子主人喝咖啡６　抽ＰＡＬＬ　ＭＡＬＬ烟的人养了一只鸟７　黄房子主人抽ＤＵＮＨＩＬＬ烟８　住在中间那间房子的人喝牛奶９　挪威人住第一间房子１０　抽混合烟的人住在养猫人的旁边１１　养马人住在抽ＤＵＮＨＩＬＬ烟的人旁边１２　抽ＢＬＵＥ　ＭＡＳＴＥＲ烟的人喝啤酒１３　德国人抽ＰＲＩＮＣＥ烟１４　挪威人住在蓝房子旁边１５　抽混合烟的人的邻居喝矿泉水问题是：谁养鱼？？？ 【5】房子黄蓝红绿白国籍挪威丹麦英国德国瑞士饮料矿泉水茶牛奶咖啡啤酒宠物猫马鸟鱼狗香烟DUNHILL混合烟PALLMALLPRINCEBLUEMASTER'
