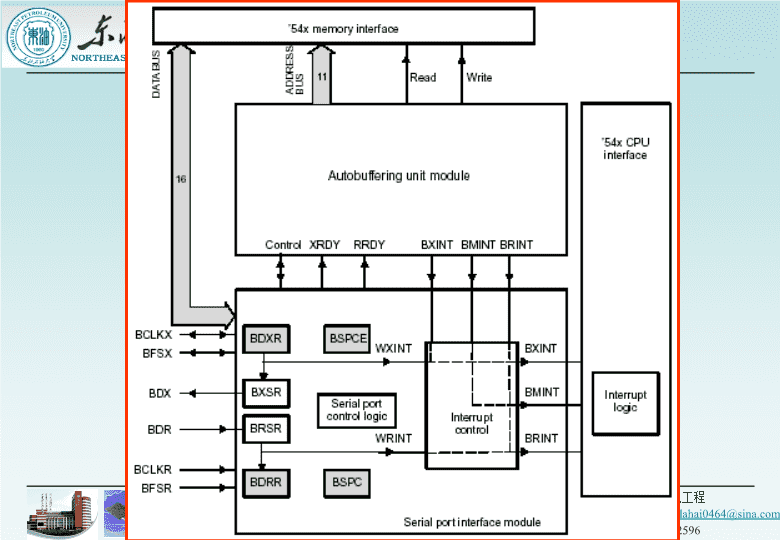

'《dsp第七讲》PPT课件 第二章硬件结构2.10在片外围电路缓冲同步串行口BSP概述具有一个自动缓冲单元(ABU)ABU利用独立于CPU的专用总线，允许串口对存储器进行不依赖于CPU的读写操作BSP的串行接口部分是一种增强型的标准串口BSP组成框图 第二章硬件结构2.10在片外围电路缓冲同步串行口BSP自动缓冲操作过程自动缓冲工作于ABU和ABU的2K字存储器块之间。自动缓冲模式下，在传送每一个字的转换过程中不会产生中断，只有当发送和接收数据达到半满边界时才会发生中断。2K字存储器块之内，可以使用AXR，ARR及BKX和BKR编程来分配缓冲区的起始地址和缓冲区的大小。起始地址可以指定2K字缓冲区的任意一个位置 第二章硬件结构2.10在片外围电路缓冲同步串行口BSP循环寻址BKX/RARX/RARHARL0…01…BBATBA缓冲区当前位置ARHBKLARHBKL>>1ARH0…0下半部开始缓冲区顶部上半部分缓冲区底部下半部分 第二章硬件结构2.10在片外围电路缓冲同步串行口BSP自动缓冲操作过程归纳ABU执行对缓冲存储器的访问。操作过程中，相应地址寄存器自动增加，直到缓冲区的底部；到底部后，地址寄存器内容恢复到缓冲存储区顶部如果数据到了缓冲区的一半或底部，就会产生中断，并刷新XH/XL。如果选择禁止自动缓冲功能，当数据过半或到达缓冲区底部时，ABU会自动停止缓冲功能 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSP概述多通道缓冲串口的硬件部分是基于标准串口的。具有如下特征：全双工通信双缓冲发送和三缓冲接收数据存储器，允许连续数据流可以直接与工业标准的编解码器、模拟接口芯片、其他串行A/D、D/A器件连接并进行通信具有外部移位时钟发生器及内部频率可编程移位时钟多达128个发送和接收通道数支持8、12、16、20、24和32位字长 第二章硬件结构全双工通信双缓冲发送和三缓冲接收数据存储器，允许连续数据流可以直接与工业标准的编解码器、模拟接口芯片、其他串行A/D、D/A器件连接并进行通信具有外部移位时钟发生器及内部频率可编程移位时钟多达128个发送和接收通道数支持8、12、16、20、24和32位字长利用m律或A律的压缩扩展通信可选的高位或低位先发送的8位数据发送帧同步和时钟信号的极性可编程。可编程的内部时钟和帧发生器可以直接与各种帧调节器及IOM-2、IIS兼容器件、SPI器件进行接口 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSP结构图 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的寄存器McBSP的子地址寻址STM#0,SPSA0STM#0040h,SPSD0McBSP的配置通过3个16位(总体配置)寄存器来配置:SPCR1SPCR2PCR接收和发送控制寄存器RCR[1,2]XCR[1,2]采样率发生寄存器多通道控制寄存器接收和发送通道屏蔽控制寄存器 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的配置SPCR1(串行接口控制寄存器1)151413121110~876543210DLBRJUSTCLKSTPABISDXENAResRINTMRSYNCERRRFULLRRDY/RRST数字循环返回(回送)模式接收符号扩展及判别模式:影响DRR[1,2]00:右对齐,高位填001:右对齐,高位符号扩展10:左对齐,低位填011,保留时钟停止模式接收中断模式:00:由RRDY和ABIS模式下的帧结束信号驱动01:由块结束或多通道操作下的帧结束信号驱动10:由新的帧同步信号产生11:由RSYNCERR产生接收同步错误 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的配置SPCR2(串行接口控制寄存器2)15~109876543210保留FressSoftXINTM/GRST/FRSTXSYNERR/XEMPTYXRDY/XRST帧同步发生器复位采样率发生器复位发送中断模式发送同步错误 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的配置PRC(引脚控制寄存器)15~141312111098保留XIOENRIOENFSRMFSXMCLKXMCLKRM发送通用IO模式位,仅当SPCR2的/XRST=0时有效.接收通用IO模式位,仅当SPCR1的/RRST=0时有效.接收帧同步模式位:0:外部帧同步信号1:片内采样率发生器产生帧同步信号发送帧同步模式位:0:外部帧同步信号1:采样率发生器的帧同步模式位决定帧同步模式发送时钟模式位:0:由外部时钟驱动1:由内部采样率发生器驱动SPI模式下(CLKSTP非零):0:McBSP为从器件,CLKX由系统的SPI主器件驱动,CLKR由内部CLKX驱动1:McBSP为主器件,CLKX驱动她的接收时钟和从器件的移位时钟接收时钟模式位:情况1:SPCR1没有设置数字回送模式0:CLKR由外部时钟源驱动1:CLKR为由内部采样率发生器驱动的输出引脚情况2:数字回送模式0:接收时钟由发送时钟驱动,CLKR高阻1:CLKR为由发送时钟驱动的引脚. 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的配置PRC(引脚控制寄存器)CLKS引脚状态位DX引脚状态位76543210保留CLKS_STATDX_STATFSXPDR_STATFSRPCLKXPCLKRPDR引脚状态位发送帧同步脉冲的极性位.0:高电平有效1:低电平有效发送时钟极性位.0:上升沿采样1:下降沿采样接收时钟极性位.0:下降沿采样1:上升沿采样 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSP接收和发送控制寄存器PRC(引脚控制寄存器)CLKS引脚状态位DX引脚状态位76543210保留CLKS_STATDX_STATFSXPDR_STATFSRPCLKXPCLKRPDR引脚状态位发送帧同步脉冲的极性位.0:高电平有效1:低电平有效发送时钟极性位.0:上升沿采样1:下降沿采样 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPSPI操作模式主器件通过提供移位时钟信号SCK和从器件使能信号/SS控制通信的进程/SS是一个可选信号,用来控制从器件的输入和输出不使用/SS时,主从器件之间的通信受SCK的控制,在这种工作方式下,从器件必须一直处于选通状态,且同一时刻只允许有一个从器件和主器件进行数据通信 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPSPI操作模式SPI主器件SPI从器件SCKMOSIMISO/SSSCKMOSIMISO/SS 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的时钟停止模式McBSP的时钟停止模式与SPI协议兼容McBSP设置为时钟停止模式时，其接收器和发送器得到同步，从而使其可作为SPI协议下的主设备或从设备发送时钟信号BCLKX可作为SPI协议中的SCK信号发送帧同步信号BFSX可用作从设备时能信号/SSBCLKR和BFSR引脚在时钟停止模式下不用BCLKR和BFSR信号由内部BCLKX和BFSX产生 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的时钟停止模式时钟停止模式设置：通过SPCR1中的CLKSTP与PCR中的CLKXP来设置 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的时钟停止模式当McBSP被配置为主设备时(PCR中的CLKXM=1)，数据发送引脚BDX作为SPI中的MOSI信号；数据发送引脚BDR作为SPI中的MISO信号 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的时钟停止模式当McBSP被配置为主设备时(PCR中的CLKXM=0)，数据发送引脚BDX作为SPI中的MISO信号；数据发送引脚BDR作为SPI中的MOSI信号 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的时钟停止模式四种时钟停止模式下的时序图 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的时钟停止模式四种时钟停止模式下的时序图 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的时钟停止模式四种时钟停止模式下的时序图 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的时钟停止模式四种时钟停止模式下的时序图 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的SPI主器件模式下的初始化将SPCR2中的/XRST置为零，将SPCR1中的/RRST置为零将PCR中的CLKXM置为1将SPGR2中的CLKSM置为1设置SPGR1中的CLKGDV将PCR中的FSXM置为1将SPGR2中的FSGM置为0将PCR中的FSXP置为1将XCR2中的XDATDLY置为01b将RCR2中的RDATDLY置为01bSPCR2中的/GRST置为1将/XRST和/RRST置1 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的应用实例McBSP与高精度数模转换器MAX541接口采集数据.McBSP的采样率发生器产生10MHz的时钟信号,由BCLKX引脚输出,作为MAX541的串行时钟输入信号.McBSP利用BFSX引脚为MAX541提供片选信号.McBSP的时钟停止模式选为CLKSTP=10,CLKXP=1. 第二章硬件结构2.10在片外围电路多通道缓冲串行口McBSPMcBSP的应用实例程序首次初始化TMS320VC5410,使数据页指针DP=0,并且禁止中断.TMS320VC5410外接10MHz的时钟频率发生器,通过锁相环电路倍频至100MHz.接着初始化McBSP.最后,响应XINT中断发送数据. 第二章硬件结构START:;初始化DSPSTM#00E0h,PMST;IPTR=000000001b,MP/MC=1,OVLY=1,DROM=0LD#0,DPLD#0,ARPSSBXINTM;禁止所有可屏蔽中断STM#FFFFh,IFR;清除所有中断标志STM#0020h,IMR;允许BSPX0中断STM#0010h,TCR;关闭DSP计时器,以便降低功耗;PLL*10->CLKOUT:100MHzSTM#1001000110000111b,CLKMDTst:LDMCLKMD,AAND#01h,ABCTst,AEQSTM#1001000110000111b,CLKMD 第二章硬件结构;初始化McBSPSTMSPCR11,SPSA1STM#1000h,SPSD1;CLKSTP=10(选择SPI时钟停止模式)STMSPCR12,SPSA1STM#0000h,SPSD1;置McBSP为复位状态,以便对控制寄存;器进行设置STMPCR1,SPSA1STM#0A0Fh,SPSD1;CLKX->CLKR,FSX->FSR,DX->DR;FSXM=1(输出),CLKXM=1(输出),FSXP=1(低电平有效),;CLKXP=1(在CLKX的下降沿发送数据)STMRCR11,SPSA1STM#0040h,SPSD1;每帧1个字,每个字16位STMRCR12,SPSA1STM#0041h,SPSD;单帧,RFIG=1,RDATDLY=01 第二章硬件结构STMXCR11,SPSA1STM#0040h,SPSD1STMXCR12,SPSA1STM#0041h,SPSD1STMSRGR11,SPSA1STM#0009h,SPSD1STMSRGR12,SPSA1STM#2313h,SPSD1RPT#2NOPSTM#08000h,AR1RSBXINTMMVMDAR1,DXR11;向DXR送数 第二章硬件结构WAIT:IDLE1BWAITBSPX0:STM#0h,IFRMAR*AR1+MVDMAR1,DXR11RETENOPNOP.end 淮阴区保健院新生儿疾病早期症状的识别周莲红2016年08月26日 新生儿疾病早期症状的识别一、早期识别新生儿呼吸道疾病二、如何识别新生儿脑瘫早期信号三、新生儿黄疸的识别四、婴儿先天性心脏病症状如何判断五、新生儿低血糖 早期识别新生儿呼吸道疾病新生儿的呼吸道短，粘膜毛细血管丰富，抗病力差，容易得呼吸道疾病。呼吸道疾病的最早表现往往是鼻塞，呼吸增快，食欲和精神减退，至于咳嗽和发热在新生儿时期不一定都表现，尤其是低体重的早产儿，抵抗力甚差，得了肺炎也可以不发热。但一般足月的新生儿，在呼吸道感染明显时，多数还是有发热的。以上这些症状只要母亲稍加注意是不难发现的。用母奶喂养者，若在喂哺与护理时，都会觉察新生儿精神好坏、食欲强弱的细微变化，只要一含奶头就会感到小儿口腔热，就要考虑是否在发烧。鼻塞和呼吸增快更易觉察，关键是要做有心人，多观察。 如何识别新生儿脑瘫早期信号脑瘫儿童在早期所表现的运动障碍、姿势异常以及进食异常等，只要细心地观察，不难被发现。这些早期征兆可以帮助家长尽早识别：3周内婴儿易惊，啼哭不止或啼哭声微弱，睡眠困难、吃奶无力、拒乳或边吃边哭，吞咽困难，进食出现呛咳、听到噪声和体位改变时易出现拥抱样惊吓并伴有哭闹；4-6周的婴儿对外界刺激反应差，表情淡漠，自主运动少或呈不自主的“鬼脸”样；3个月还不会翻身、俯卧时不能抬头；4-6个月时仍竖头不稳，不能追视物体，仍表现为拇指内收、手握拳状，不会伸手抓握物品，不会翻身；6-8个月仍不会独自坐；8个月后仍无爬行意识与动作，家长若发现婴儿有以上表现，应及时到正规医院检查。 新生儿黄疸的识别生理性黄疸是新生儿出生24小时后血清胆红素由出生时的17～51μmol/L(1～3mg/dl)逐步上升到86μmol/L(5mg/dl)或以上，临床上出现黄疸而无其它症状，1～2周内消退。生理性黄疸的血清胆红互足月儿不超过204μmol/L（12mg/dl），早产儿不超过255μmol/L（15mg/dl）。但个别早产儿血清胆红素不到204μmol/L（12mg/dl）也可发生胆红素脑病，对生理性黄疸应有警惕，以防对病理性黄疸的误诊或漏诊。 新生儿黄疸的识别临床症状：1、生理性黄疸轻者黄疸先见于面、颈，然后可遍及躯干及四肢，一般稍呈黄色，巩膜可有轻度黄染，但手心足底不黄，2—3日后消退，至第5—6日皮色恢复正常；重者黄疸同样先头后足可遍及全身，呕吐物及脑脊液等也能黄染，时间长达1周以上，特别是个别早产儿可持续至第4周，大小便颜色正常，尿中无胆红素。粪色甚浅或灰白、尿色深者提示新生儿肝炎或胆道闭锁。2、黄疸色泽轻者呈浅花色，重者颜色较深，但皮肤红润，黄里透红。3、黄疸部位多见于面、颈、巩膜、躯干及四肢近端一般不过肘膝。 新生儿黄疸的识别4、生理性黄疸新生儿一般情况好，无贫血，肝脾不肿大，肝功能正常，不发生核黄疸。5、早产儿生理性黄疸较足月儿多见，可略延迟1—2天出现，黄疸程度较重，消退也较迟，可延至2—4周。6、病理性黄疸常在出生后24h内出现，持续时间在2周以上，早产儿在3周以上；黄疸在出生后消失复现并进行性加重。重症的黄疸可以合并核黄疸。除此以外，由于发生原因不同，常有引起黄疸的原发病的伴随症状。 新生儿黄疸的识别如何区分新生儿病理性黄疸与生理性黄疸生理性黄疸的特点：1在生后2—3天起出现并逐渐加深，在第4—6天为高峰，第2周开始黄疸逐渐减轻。2黄疸有一定限度，其颜色不会呈金黄色。黄疸主要分布在面部及躯干部，而小腿、前臂、手及足心常无明显的黄疸。若抽血测定胆红素，足月儿在黄疸高峰期不超过12毫克/分升，早产儿不超过15毫克/分升。 新生儿黄疸的识别3、足月儿的生理性黄疸在第2周末基本上消退，早产儿黄疸一般在第3周内消退。4、小儿体温正常，食欲好，体重渐增，大便及尿色正常。 新生儿黄疸的识别新生儿黄疸如果有以下特点之一，则要考虑为病理性黄疸：1、黄疸出现过早：足月儿在生后24小时以内，早产儿在48小时以内出现黄疸。2、黄疸程度较重：血清胆红素超过同日龄正常儿平均值，或每日上升超过85.5μmol/L（5mg/dl）。3、黄疸进展快，即在一天内加深很多。4、黄疸持续时间长（足月儿超过2周以上，早产儿超过3周）或黄疸消退后又出现。5、黄疸伴有其它临床症状，或血清结合胆红素大于25.7μmol/L（1.5mg/dl）。 婴儿先天性心脏病症状如何判断先天性心脏病每年都在呈增长态势，如何有效发现并及时治疗先天性心脏病是比较关键的，这种疾病在早期胎儿时期被发现，当孩子生下来在1-5岁期间做手术是可以完全根治，那么我们该如何发现这种疾病呢? 婴儿先天性心脏病症状如何判断一、婴儿先天性心脏病症状表现为哭声低微，声音嘶哑。二、呼吸急促，吃奶无力。三、胃口小，生长发育不良。四、患有先天性心脏病症状的人面色苍白，烦躁不安，多汗，剧烈活动或哭吵后唇周发紫。五、抵抗力弱，容易患感冒、支气管炎和肺炎等病，且患病后不易恢复。 新生儿低血糖新生儿低血糖：全血血糖<2.2mmol/L诊断为新生儿低血糖病因：1.葡萄糖产生过少和需要量增加早产儿、小于胎龄儿主要与肝糖原、脂肪、蛋白质储存不足和糖异生功能低下有关。败血症、寒冷损伤、先心。主要是能量摄入不足及代谢率高有关 新生儿低血糖病因：先天性内分泌和代谢缺陷2.葡萄糖消耗增加：见于糖尿病婴儿、Rh溶血病、窒息缺氧及婴儿胰岛细胞增生症。 新生儿低血糖临床表现：表现为反应差或烦躁、喂养困难、哭声异常、肌张力低、惊厥、呼吸暂停。经补充葡萄糖后症状消失、血糖恢复正常。如果反复发作考虑糖原累积症、先天性垂体功能不全和胰高糖素缺乏症。 新生儿低血糖护理措施：1.喂养：尽早母乳喂养，根据病情给与10%葡萄糖或吸吮母乳。早产儿或窒息儿尽快建立静脉通路，保证葡萄糖输入。2.监测：定期监测血糖，及时调整输注量及速度，用输液泵控制并每小时记录一次 新生儿低血糖3.观察：观察病情，注意有无震颤、多汗、呼吸暂停。 '
