最新VFP6.0简明教程第7章-报表和标签课件PPT.ppt 71页

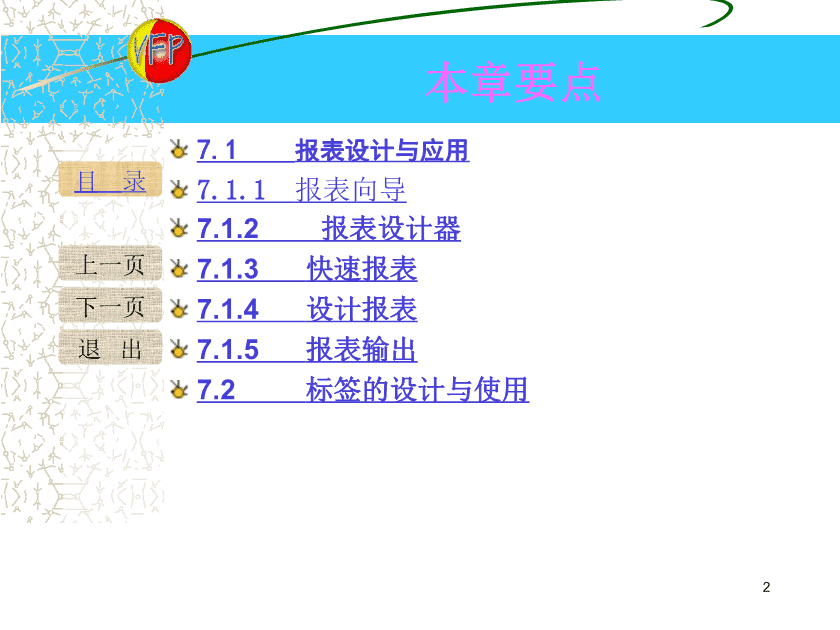

'VFP6.0简明教程第7章-报表和标签 本章要点7.1报表设计与应用7.1.1报表向导7.1.2报表设计器7.1.3快速报表7.1.4设计报表7.1.5报表输出7.2标签的设计与使用2 7.1报表设计与应用VisualFoxPro提供了不同层次的多种报表方法：(1)利用带TOPRINTER子句的LIST|DISPLAY命令。这是一种最简单的报表输出方法。(2)用CREATEREPORT<报表文件名>FROM<数据库文件名>命令产生简单的报表。(3)编程产生报表。这种方法最具灵活性，可以设计任何形式的报表，只是设计程序的工作复杂。(4)利用VisualFoxPro生成报表工具：报表向导、快速报表和报表设计器，利用报表工具可以设计各种格式的报表。本节主要介绍用报表工具产生报表。3 ④为父__子表建立关系：在如图中，在STU表中选择“学号”，在GRE表中也选择“学号”，这样在STU表和GRE表之间便依学号字段建立了关系。单击“下一步”按钮，打开排序对话框7 ⑤排序：在如图排序对话框中选择“学号”，单击“添加”按钮，这样报表将学号进行排序。单击“下一步”按钮，出现“选择样式”对话框8 ⑥选择样式：在如图“选择样式”对话框中选择需要的样式，如“账务式”，选择样式时，对话框左上角可预览样式效果。单击“下一步”，打开最后一个对话框9 ⑦在如图所示对话框中，设置报表标题为“学生成绩报表”，单击“预览”可以观察报表效果，如果满意，单击“完成”按钮，系统会打开另存为对话框，输入报表方件名（report1）后，单击“确定”保存报表。由报表向导产生的报表如果不满足要求，可以在报表设计器中作进一步修改。10 7.1.2报表设计器一、启动报表设计器有多种方法：●菜单方法：若是新建报表，在系统菜单中选择【文件】|【新建】命令，在文件类型对话框选择“报表”，单击“新建”按钮；若是修改报表，则选择【文件】|【打开】命令，在“打开”对话框中选择要修改的报表文件名，单击“打开”按钮。●命令方法：在COMMAND窗口输入如下命令：CREATEREPORT<文件名>&创建新的报表或MODIFYREPORT<文件名>&打开一个已有的报表●在项目管理器中，先选择文档标签，然后选择报表，单击“新建”按钮。若需修改报表，选择要修改的报表，单击“修改”按钮。11 二、报表生成器组成报表设计器如图所示，默认包括3个带区：页标头（PageHeader）、细节（Detail）和页脚（PageFooter），每个带区的底部显示分隔栏(1)标题(Title)：标题区的信息在报表的开始处打印一次。(2)页标题（PageHeader）：页标题的内容在报表的每一页开头打印一次(3)细节（Detail）：内容区是报表的主体，用于输出数据库的记录，一般在该区放置数据库字段。打印报表时，细节区会包括数据库的所有记录12 (4)页注脚（PageFooter）页脚区的内容在每页的最底部打印，一般包含页码、每页的总结和说明信息等。(5)总结（Summary）总结只在报表的末尾打印一次，一般利用本区打印总计或平均值等信息。(6)组标头和组注脚带区用于分组报表，组标头在每个分组开始时打印一次，组注脚带区的内容在每个分组结束时打印一次13 (7)列标头和列注脚带区列标头和列注脚带区主要用于分栏报表，选择【文件】|【页面设置】命令，将打开“页面设置”对话框，将“列数”设置成>1的值，“间隔”稍作调整，单击“确定”，则列标头和列注脚会在报表设计器中出现(8)调整报表带区高度将鼠标指针指向某带区分隔条，出现上下双箭头时，按住左键上下拖动分隔条即可改变报表带区高度。14 三．控件的名称和作用“控件工具栏”中控件的名称与作用如图所示。15 四．报表设计器工具栏“报表设计器工具栏”中控件的名称与作用如图所示16 7.1.3快速报表一、快速报表操作步骤：选择主菜单中的【报表】|【快速报表】命令，打开“快速报表对话框”。字段布局：用以选取字段排列方式标题：选择此项，字段名将作为列标题出现将表添加到数据环境中：选择此项，则把报表的数据源加到数据环境中字段：单击该按钮，打开字段选择对话框，用户可以选择报表中将出现哪些字段，在缺省情况下，包括除“通用”字段外的全部字段。17 二、修改用快速报表产生的报表操作步骤如下：(1)打开要修改的报表(2)添加报表标题①在系统菜单中选择【报表】|【标题/总结】命令，报表窗口增加两个带区：标题和总结。②选择文本控件，然后在标题带区单击，输入“学生信息”。③选择“标题”区的文本对象（用鼠标单击），在系统菜单中选择【格式】|【字体】命令，系统会打开一个标准的字体对话框，即可以设置文本的各种属性。④删除不需要的字段：选择“备注”字段对象，按Delete键。18 (3)修改列标题。①单击原来的列标题，可选择列标题对象，然后按Delete键删除之。②选择文本控件，单击页标题区，添加新的标题。(4)添加表格线①选择线条控件，在页标头区的顶部和底部各画一条横线，每列画一条竖线。②选择线条控件，在细节区底部添加一条横线，每列添加一条竖线，注意与页标题区的竖线对直。19 7.1.4设计报表1．设置报表数据环境“数据环境设计器”窗口中的数据源将在每次运行报表时打开，而不必以手工方式打开所使用的数据源数据环境通过下列方式管理报表的数据源：打开或运行报表时打开表或视图；基于相关表或视图收集报表所需数据集合；关闭或释放报表时关闭表或视图。下面通过实例的方式说明把数据源加入报表数据环境的方法。20 【例7-2】为STUDENT数据库设计一个报表：要求打印出学生的学号、姓名、班级、课程名、成绩。本例为该报表设置数据环境。分析：因为学号、姓名、系别来自STU表，课程名来自KEC表，成绩来自GRE表，所以数据源应包括上述三个表：STU、GRE、KEC21 操作步骤：(1)打开“报表设计器”生成一个空报表，在系统菜单中选择【显示】|【数据环境】系统打开“数据环境设计器”窗口，如图所示(2)在“数据环境设计”窗口中右击鼠标，从快捷菜单中选择【添加】或在系统菜单中选择【数据环境】｜【添加】命令22 (3)建立表之间的关系选择STU表的“学号”字段，按住鼠标左键拖曳到SC表的“学号”索引上后松开鼠标同样的方法，建立SC表与COURSE表之间“课程号”之间的关系选择表的关系（单击表之间的连线），右击鼠标，在快捷菜单中选择【属性】，打开属性窗口后，设置ONETOMANY属性为TRUE(4)保存报表：单击设计器的关闭按钮，系统会打开“保存”对话框，在对话框中输入文件名：“REPORT3”，单击“保存”按钮23 2．创建报表变量(1)若已经建立了报表，则先可把报表打开，如果没有建立报表，则新建一个报表。(2)选择系统菜单中的【报表】｜【变量】命令，将弹出如图所示的“报表变量”对话框。24 (3)在“变量”框中输入一个变量名。(4)在“要存储的值”框中输入一个变量或其他的表达式，也可以单击后面的按钮，再在弹出的“表达式生成器”中创建一个表达式。(5)还可以从其列出的七种计算方式中选择一种作为该表达式的计算选项。(6)如果需要，也可以为所定义的报表变量设定一个初始值25 3．添加报表控件(1)标签控件：用于显示静态文本添加标签控件方法：在“报表控件”中选择“标签按钮”后，移动鼠标到窗口中的合适位置，单击鼠标左键，出现“∣”插入点后输入文本信息(2)绘图控件绘图控件包括线条、矩形和圆角矩形。在“报表控件”中选择相应的绘图控件，然后在报表的一个带区拖曳鼠标，将生成相应的图形。(3)域控件域控件的添加和布局是报表设计的核心，用于打印表或视图中的字段、变量和表达式的计算结果26 ①添加域控件最方便的做法是右击报表，从快捷菜单中选择【数据环境】命令，打开报表的“数据环境设计器”窗口，选择要使用的表或视图，然后把相应的字段拖曳到报表指定的带区中即可另一个方法是使用“报表控件”工具栏中的“域控件”按钮。单击该按钮，然后在报表带区的指定位置上单击鼠标，系统将显示一个“报表表达式”对话框可以在“表达式”文本框中输入字段名、变量名或表达式，也可单击右侧“…”按钮，打开“表达式生成器对话框”27 如果添加的是可计算字段，可在下图中单击“计算”按钮，打开“计算字段”对话框，如图所示。用户可以选择表达式的计算方法。例如表达式是STU表的“学号”，在此选择“计数”，则报表时按学号统计记录数。28 ②定义域控件的格式双击域控件，可随时打开域控件的“报表表达式”对话框。在“报表表达式”对话框中，单击“格式”文本框后面的按钮，系统弹出“格式”对话框选定所需的类型，然后选取“编辑选项”区域的有关选项29 ③设置打印条件单击“报表表达式”对话框中“打印条件”按钮，将显示如图所示的“打印条件”对话框“有条件打印”区域中包括三个复选框：●“在新页/列的第一个完整信息带内打印”选中，表示在同一页或同一列中不打印重复值，换页或换列后遇到第一条新记录时打印重复值。该复选框只在“打印重复值”选择“否”时有效。●“当此组改变时打印”选中，表示当右边的下拉列表中显示的分组发生变化时，打印重复值。该复选框只在“打印重复值”选择“否”并有分组时有效。●“当细节区数据溢出到新页/列时打印”复选框选中，表示当细节带区的数据溢出到新页或新列时打印重复值30 添加图片对象①添加图片在“报表控件”工具栏中单击“图片/ActiveX绑定控件”按钮，在报表的一个带区内单击并拖动鼠标拉出图文框，松开鼠标时将弹出“报表图片”对话框，如图所示。●插入文件中的图片：在“图片来源”区域选中“文件”，并输入一个图形文件的位置和名称，或单击文本框右边的“…”按钮，打开“打开”对话框，选择一个图片文件●添加图形（通用型）字段：在“报表图片”对话框的“图片来源”区域选择“字段”，在“字段”框中输入字段名，或单击字段框右侧的“…“按钮来选取字段31 ②调整图片当图片与图文框的大小不一致时，需要在“报表图片”对话框中选择相应的选项来控制图片的显示行为●“裁剪图片”：图片将以图文框的大小显示图片●“缩放图片，保留形状”：图文框中放置一个完整、不变形的图片在这种情况下，可能无法填满整个图文框●“缩放图片，填充图文框”：使图片填满整个图文框，在这种情况下，图片纵横比例可能会改变，从面引起图片的变形32 4．报表控件操作与布局（1）选择控件：用鼠标单击控件可以选定该控件，被选定的控件四周出现８个控点（2）设置控件字体：选择要设置字体的控件，从系统菜单中选择【格式】|【字体】，将打开标准字体对话框（3）调整控件的大小：选定控件，拖动控件四周的某个控点，改变控件的宽度和高度（4）控件布局：利用“布局”工具栏中的按钮，可以方便地调整表单窗口中被选中控件的相对大小或位置33 5．设计分组报表一个报表可以设置一个或多个数据分组，组的分隔基于分组表达式设置分组表达式：从系统菜单中选择【报表】|【数据分组】命令。在“分组表达式”框内键入分组表达式，或者单击“…”按钮，在“表达式生成器”对话框中创建表达式组属性主要用于指定如何分页，在“组属性”区域中有四个复选框，根据不同的报表类型，有的复选取框不可用34 6．分栏报表从系统菜单中选择【文件】|【页面设置】命令，弹出如图所示的“页面设置”对话框。在“列”区域，把“列数“微调器的值调整为栏目数，例如列数为2，则将整个页面平均分成两部分，调整列之间的间隔值，如间隔为0.4设置顺序：在“页面设置”对话框中，单击右面的“自左向右”打印顺序按钮即可35 7.1.5报表输出1．页面设置①设置左边距从系统菜单中选择【文件】|【页面设置】命令，打开“页面设置”对话框，在“左页边距”框中输入“左边距”数值，页面布局将按新的页边距显示②打印设置在“页面设置”对话框中，单击“打印设置”按钮，打开“打印设置”对话框。可以从“大小”列表中选择纸张大小。默认的打印方向为纵向，若要改变纸张的方向，可从“方向”区选择横向，再单击“确定”按钮36 2．设计时打印与预览报表可以从系统菜单中选择【显示】|【预览】命令，或在“报表设计器”中单击鼠标右键从弹出的快捷菜单中选择【预览】命令，也可以直接单击“常用”工具栏中的“打印预览”按钮37 3．程序中调用报表预览REPORTFORM<报表文件名>[INSCREEN]/[WINDOW表单名][范围][FOR条件表达式]打印输入报表REPORTFORM<报表文件名>[范围][FOR条件表达式]输出到指定的文件REPORTFORM<报表文件名>[范围][FOR条件表达式]38 7.2标签的设计与使用在实际应用中并不总是要求数据以表格形式输出，例如个人名片，邮件标签，借书卡片等，往往需要以标签卡片的形式输出某些数据标签是采用多列报表布局，为匹配特定标签纸而对列作特定设置的报表。39 7.2.1标签向导启动标签向导：进入项目管理器，在“文档”卡中选中“标签”，而后单击“新建”按钮该对话框用于为标签指定数据源40 选择标签类型：“列”是指沿纸张水平方向打印的标签个数大小=高*宽41 定义标签的布局在“文本”输入框中可输入任何文字串，例如输入“学生信息卡”，按“添加”按钮可把文字串添加到“选定的字段”框中，成为每张标签上都出现的文字在“可用字段”框中选中的任何字段，也可以添加到“选中的字段”框如果想另起一行，可以单击中部的“回车”按钮42 排序如选择排序字段如“学号”。单击“添加”按钮43 7.2.2标签设计器进入某项目管理器，选择“文档”卡的“标签”项目，单击“新建”按钮，在“新建标签”对话框中单击“新建标签”按钮选择标签布局44 “标签设计器”窗口标签设计器的常规操作与报表设计器完全相同45 7.2.3标签输出在设计时预览或打印标签的操作与报表相同在程序或命令窗口中打印标签可用下列命令：LABELFORM<标签文件名>[范围][FOR条件][WHILE条件][TOPRINTER]在程序或命令窗口中预览标签可用下列命令：LABELFORM<标签文件名>[范围][FOR条件][WHILE条件][PREVIEW]46 放射性肺炎（radiationpneumonitis） 定义系由于肺癌、乳腺癌、食管癌、恶性淋巴瘤或胸部其他恶性肿瘤经放射治疗后，在放射野内的正常肺组织受到损伤而引起的炎症反应。 症状多于放射治疗后2～3周出现症状 症状轻者无症状，炎症可自行消散；重者肺脏发生广泛纤维化，导致呼吸功能损害，甚致呼吸衰竭。 症状常有刺激性、干性咳嗽、伴气急、心悸和胸痛，不发热或低热、偶有高热。 症状气急随肺纤维化加重呈进行性加剧、容易产生呼吸道感染而加重呼吸道症状。并发放射性食管炎时出现吞咽困难。若放射损伤肋骨，产生肋骨骨折，局部有明显压痛。 体征体检见放射部位皮肤萎缩、变硬，肺部可闻及干、湿罗音和摩擦音。肺部广泛、严重纤维化，最后导致肺动脉高压及肺源性心脏病，出现相应征象。 病因放射性肺炎的发生、严重程度与放射方法、放射量、放射面积、放射速度均有密切关系。有认为放射量阈在3周内为2500～3000rad。 诊断根据放射治疗史，干性呛咳，进行性气急和胸部X线有炎症或纤维化改变可作出诊断，▲但应与肺部肿瘤恶化和转移性肿瘤相鉴别，以免误诊；支气管粘膜上皮经照射后常引起细胞间变，应与癌肿细胞慎加区别。 肺功能改变肺放射性肺炎和纤维化都引起限制性通气功能障碍，肺顺应性减低，伴通气/血流比例降低和弥散功能减低，导致缺氧。▲有时胸片尚未发现异常，而肺功能检查已显示变化。 X线表现多数于停止放疗一月后，肺部出阴影。 X线表现急性期在照射的肺野上出现弥温性片状模糊阴影，其间隐约可见网状影，酷似支气管肺炎或肺水肿。 X线表现病变的范围与胸廓表面照射野一致。 X线表现慢性发生肺纤维化，呈条索状或团块状收缩或局限性肺不张。纵隔胸膜和心包有大量粘连，纵隔向患侧移位，同侧横膈升高和胸廓塌陷。 防治放射性肺炎的防治关键，在于“防”。一旦发现本病，应尽早开始治疗，阻断病程的进展。如已发生广泛肺纤维化，则预后不良 预防为预防放射性肺炎的发生，应严格掌握放射总剂量及其单次剂量分配、照射野大小。 治疗首先是即时的皮质激素治疗。▲在急性期，及时的激素治疗可降低炎性反应的程度，增加炎性渗出的吸收，对某些因对放射致敏产生的反应效果更佳。同时可促进Ⅱ型细胞内表面活性物质的合成和分泌。 治疗地塞米松可以使用10-20mg/日，最多可给到40毫克冲击。 治疗时间看病情缓解程度决定，缓慢减量。过快停药可使症状和体征出现反跳现象，并且更加难以控制。▲此外，对于后期纤维化过程，激素的应用无益而有害。 治疗★注意加用抗生素及制酸治疗。由于放射性肺炎常伴有继发感染，及时大剂量使用抗生素是需要的。抗生素的选择应据感染的菌种和药敏结果而定。 治疗当心如果足量抗生素及激素使用后病情仍未得到缓解，需警惕真菌感染。 治疗可加用H2受体抑制剂如苯海拉明，非甾体抗炎药如消炎痛等以减轻炎性渗。， 治疗另外给予一定的支持治疗较好，如对症的止咳药，雾化吸入，低流量吸氧等。 谢谢！'
