水利水电工程专业制图教学课件PPT组合体 65页

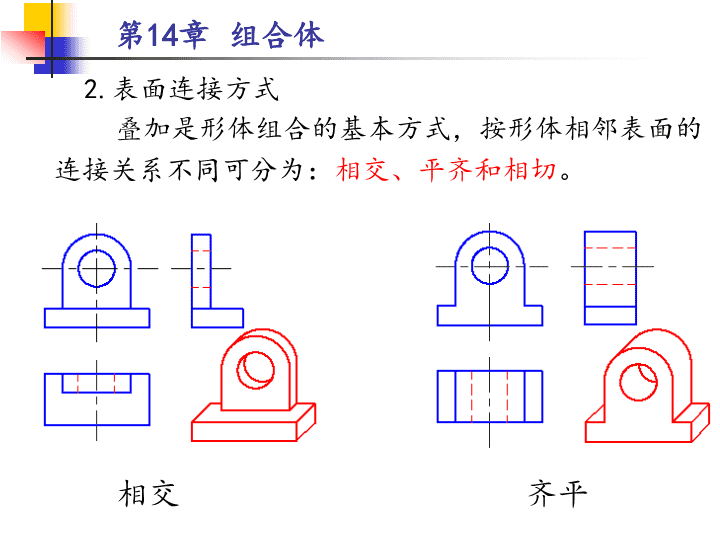

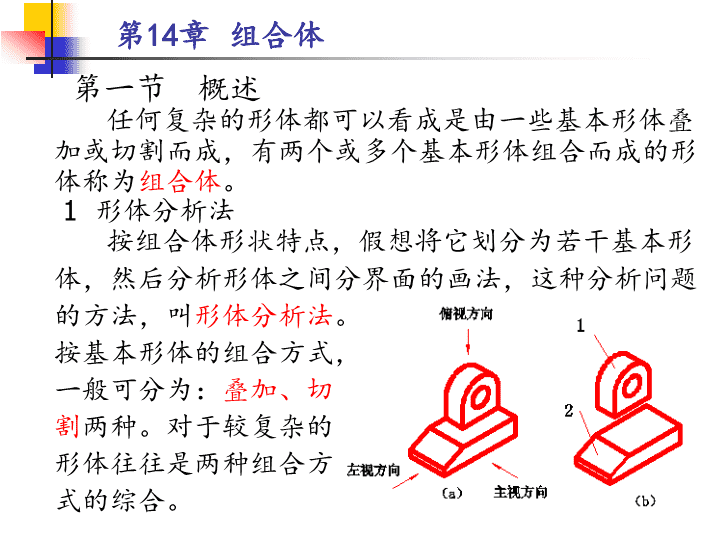

'第14章组合体14.1概述14.2组合体视图的画法14.3组合体的尺寸标注14.4组合体视图的阅读主要内容 第14章组合体第一节概述任何复杂的形体都可以看成是由一些基本形体叠加或切割而成，有两个或多个基本形体组合而成的形体称为组合体。1形体分析法按组合体形状特点，假想将它划分为若干基本形体，然后分析形体之间分界面的画法，这种分析问题的方法，叫形体分析法。按基本形体的组合方式，一般可分为：叠加、切割两种。对于较复杂的形体往往是两种组合方式的综合。 第14章组合体2.表面连接方式叠加是形体组合的基本方式，按形体相邻表面的连接关系不同可分为：相交、平齐和相切。相交齐平 第14章组合体相切 第14章组合体平面与曲面及曲面与曲面相交处的画法（a）(b) 第14章组合体第二节组合体视图的画法绘制组合体之前，先应按形体分析法研究其组合特点，并确认各基本形体间分界线的投影特征，经过视图的选择和比较，得出表达形体的最佳方案。1．视图的选择视图的选择，就是选定形体对投影面的相对位置以及确定视图的数量。选择的原则是用尽可能少的视图，将形体完整而清晰的表达出来。 第14章组合体(1)形体安放位置的选择。建筑形体通常是按其工作位置座落的，对土木建筑工程而言，其工作位置的基面就是水平面，对建筑物的构件，通常应使其主要平面或主要轴线平行或垂直于投影面。 第14章组合体(2)正视图的选择①　应以尽可能充分表达形体各组成部分的特征及相互位置为原则。②　对于整幢房屋，常用主要出入口所在的立面，或艺术处理最美的立面作为正立面。③　考虑尽可能减少其他视图中的虚线。 第14章组合体(3）确定视图的数量建筑形体的视图，在保证完整和清晰的前提下，在正视图确定后，再补充其它视图。 第14章组合体2．画图的方法和步骤2.1选比例、定图幅视图表达方案确定后，应根据形体的大小和复杂程度确定绘图比例。土建类工程图纸通常都采用缩小比例。但应注意，所选的图幅应留有余地，以便画图框和标题栏，以及书写文字说明。2.2布置视图在选定的图幅上，先画出图框和标题栏，以明确图纸可利用的范围。布图时应力求图面匀称、视图间隔恰当，并画出各视图的基准线和建筑物的对称轴线。 第14章组合体2.3画底稿画图时，先用细线（可区分线型）依次画出各组成部分的投影，一般步骤是：(1)先画主要形体，再完成细部。(2)画每一形体时，先画能控制形状特征的部位，再画与之对应的其他部分。(3）三个视图常需结合起来画，以保证投影正确和提高画图速度。(4）检查无误后，再描深。描深时应注意：同类线型的粗细和浓淡应全图一致。 第14章组合体3画图举例3.1轴承支架三面视图的画法 第14章组合体(1)形体分析法：由图可以看出，轴承座主要由底板、圆筒、支撑板和筋板。(2)视图的选择：根据轴承座的工作位置应使它的主要轴线—圆筒的轴线水平放置。图示箭头方向不仅反映底板、圆筒和支撑板的形状特征，而且还反映了各组成部分的上下、左右位置关系，作为正视图较好。在正视方向确定后，底板的形状和螺栓孔的中心位置还需俯视图来表达，而筋板形状还需左视图来表达，因此，选正视、俯视和左视图来表达是必要的。(3）具体作图步骤见下图。 第14章组合体 第14章组合体3.2切割体三面视图的画法 第14章组合体 第14章组合体画图举例 第14章组合体第三节建筑形体尺寸标注视图虽然是按比例绘制的，但其主要功能只是表达形体的形状和结构。而形体的大小必须由图中所标注的尺寸数字来确定。所以视图完成后，还要标注形体各组成部分的大小和相对位置的尺寸。 第14章组合体一、标注尺寸的基本要求正确：完全：要符合国家标准的有关规定。要标注工程建筑所需要的全部尺寸，不遗漏，不重复。清晰：尺寸布置要整齐、清晰，便于阅读。合理：标注的尺寸要符合设计要求及施工要求。 第14章组合体1．尺寸的分类形体的尺寸根据其作用可分为：定形尺寸、定位尺寸和总体尺寸三种。(1)定形尺寸—确定各基本形体或形状的大小尺寸。 第14章组合体 第14章组合体对于回转体应将这两种尺寸集中注在反映母线形状特征的视图上；圆球只要注出球体的直径，并在直径数字前加注“球φ”；对圆环则需注出母线圆的直径及母线圆圆心轨迹的直径。 第14章组合体(2)定位尺寸确定各基本形体或形状间相对位置的尺寸。在标注这种尺寸时，应首先确定长、宽、高三个方向定位尺寸的起点，即尺寸基准。一般可选形体的对称平面、底面、重要的端面和回转体的轴线作为尺寸基准。由于回转体或回转面无论在设计还是加工过程中，一般都是以轴线定位的，所以标注这类形体的定位尺寸时，都是从基准注到轴线上。 第14章组合体定位尺寸宽度基准长度基准高度基准(3)总体尺寸确定形体的总长、总宽和总高尺寸。 第14章组合体2.尺寸的配置应注意：(1)为了便于看图，表示同一结构和构造的主要尺寸应集中注在反映形状特征的视图上，且配置在有关视图之间。（集中标注原则）(2)为了使所注尺寸明显、清晰，尺寸尽量注写在视图轮廓线之外，且靠近被标注的线段。必要时，个别尺寸也可标注在视图之内。（就近标注原则）(3）为了避免尺寸线和尺寸界线交错，应将同一方向的定形和定位尺寸整齐的排成一行或几行，且使小尺寸在里面，大尺寸在外面。 第14章组合体(4）半径尺寸通常注写在反映圆弧实形的视图上。(5）直径相同，分布有规律的小孔，只需标出一孔的尺寸，并在直径符号前注明孔数；而半径相同，规律分布的圆弧，虽然也只注其中的一个尺寸，但不必注明圆角数。(6)尽可能不在虚线上注尺寸。视图上的尺寸是施工的依据，任何疏忽和遗漏都会给施工带来麻烦，甚至酿成损失。所以，标注后应认真检查、复核。要求作到尺寸数字正确无误、书写清楚、字体端正。 第14章组合体3．切割体的尺寸注法切割体上的切口形状因切平面的位置不同而异，所以必须在切平面有积聚性的投影上，明确标出切平面的定位尺寸，而无须标出反映切口形状的大小尺寸。 第14章组合体4．相贯线的尺寸注法具有相贯线的叠加体只标注各组成形体的定形尺寸和定位尺寸，不注相贯线的大小尺寸。 第14章组合体尺寸标注举例 第14章组合体二尺寸标注举例 第14章组合体 四、标注示例形体分析选尺寸基准逐个形体标注尺寸检查调整长度基准高度基准宽度基准 第14章组合体第四节组合体的阅读工程图纸是反映设计思想，指导施工作业的主要依据。因此，对工程技术人员来说不仅应掌握画图的基本方法，而且还应掌握读图的基本方法及不断提高阅读能力。1.读图应注意以下几个问题图纸是采用多面正投影绘制的，表达形体的一组视图是互相联系、不可分割的整体，必须以某一个视图为主，结合其他视图来看，这是看图的一个基本原则。 第14章组合体(1)以主视图为主，结合其它视图 第14章组合体(2)视图上的一条线可能是形体某个表面有积聚性的投影，也可能是面与面交线的投影，也可能是柱面轮廓线的投影。 第14章组合体(3)视图上的一个封闭线框表示一个平面的投影，也可能是一个曲面的投影，(4)视图上相邻两线框通常是两个不同的表面，它们之间可能有平斜之分，或有高低、前后、左右之分，只有对照其他视图，才能准确判定它们的相对位置。(5)视图中反映形体某表面的线框，在其他视图中的投影可能是与它类似的线框，也可能是一线段，即“无类似形必积聚”。 第14章组合体图线为交线的投影了解视图中线框、图线的含义图线为平面的投影图框为平面的投影 第14章组合体2．读图的基本方法2.1形体分析法这种方法首先从特征明显的视图着手，将形体分成若干部分（线框），找出在其他视图中与之的对应投影；再根据基本形体的投影特征，想象出各部分的形状；最后综合起来想象出整体的形状。 第14章组合体对线框想形体—底板对线框，分形体，想形状，综合想整体。 第14章组合体分线框想形体—立板 第14章组合体分线框想形体—耳板 第14章组合体分线框想形体—肋板 第14章组合体综合起来想整体 第14章组合体2.2线面分析法当形体为较复杂的切割体，不易用形体分析法看懂时，再采用线面分析法阅读。这种方法是根据对形体表面上的面、线段的空间位置和投影特点的分析，来想象形体或形体上某部分的形状。 第14章组合体线面分析读图 第14章组合体线面分析法 第14章组合体 正垂面铅垂面一般面侧垂面垂直面和一般位置面的投影——具有类似性 第14章组合体已知主视和俯视图，画侧视图。分析 第14章组合体已知物体的主视图和俯视图，求侧视图。 第14章组合体阅读图所示螺旋楼梯。 第14章组合体螺旋梯板的视图 第14章组合体例画出螺旋梯板的视图。 第14章组合体 第14章组合体 第14章组合体 第14章组合体例补画图所示四坡顶屋面房屋的侧面投影。 第14章组合体 第14章组合体掌握了同坡屋面以下投影特点，就可简化作题步骤。(1)若共脊两坡面檐口线平行且等高，它们的交线—屋脊线必为水平线段，在水平投影中，它与两檐口线平行且等距。(2)檐口线相交的两屋面，交线为一斜线，其水平投影为两檐口线的角平分线，位于凸墙角的称斜脊线，位于凹墙角的称天沟线。当两檐口线夹角为直角时，则斜线与檐口线的投影为45°。(3)在屋面上若有两斜脊线、两天沟线或一斜脊线与一天沟线相交时，则必有一条屋脊线通过此点。通常，我们只要知道屋檐的平面图和屋面倾角α，再根据上述投影特点，就可画出同坡屋面的各投影。 第14章组合体 第14章组合体3.补视图中缺漏的线 第14章组合体例补画图所示形体视图中缺漏的线。 第14章组合体例补画图所示闸墩的左视图。 第14章组合体 第14章组合体例试分析图所示电站尾水管弯曲段表面的投影。'
