最新幼儿园建筑采光口案例分析PPT课件PPT课件 22页

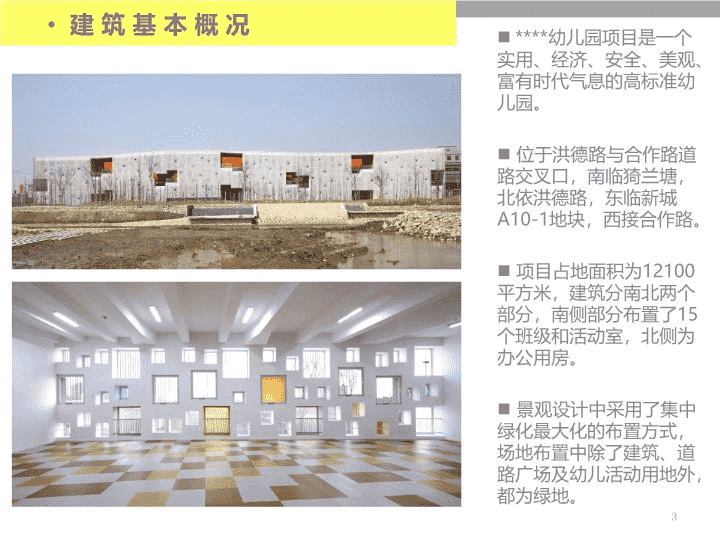

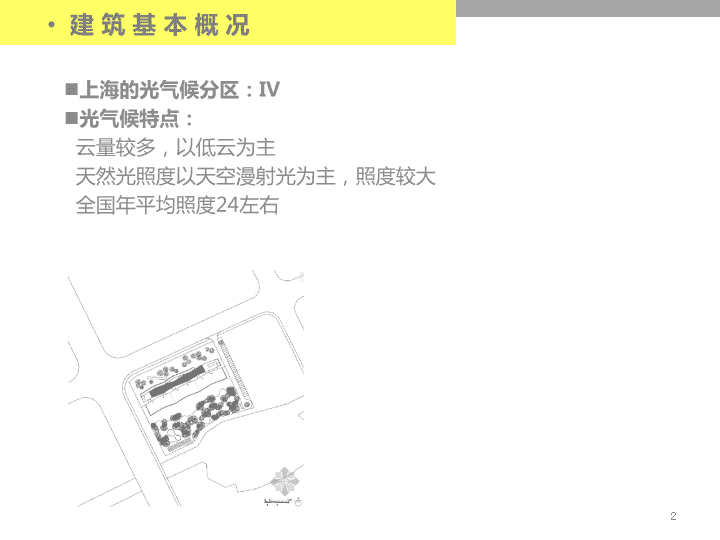

'幼儿园建筑采光口案例分析PPT课件 上海的光气候分区：IV光气候特点：云量较多，以低云为主天然光照度以天空漫射光为主，照度较大全国年平均照度24左右建筑基本概况2 教室采光要求满足采光标准，有足够的亮度，保证视线清晰均匀的照度，避免出现明暗对比过强单侧采光或主次采光，避免书写时的手部阴影防止眩光影响正常活动和对幼儿视力损伤室内装修，控制光反射比到适宜程度窗间墙应尽量小采光效果让幼儿有平静安全感采光口分析采光评价室内各表面亮度较接近，部分教室地面用了差别较大的色彩，但总体比较舒适和谐窗间墙无定值，平均来说宽度不大 卧室采光要求满足采光标准，有足够的亮度，保证视线清晰均匀的照度，避免出现明暗对比过强防止眩光影响正常活动和对幼儿视力损伤室内装修，控制光反射比到适宜程度窗间墙应尽量小采光效果让幼儿有平静安全感有遮光较好的窗帘采光口分析采光评价为了追求立面的艺术效果，卧室采光仍存在照度不均匀、眩光的问题在幼儿睡眠时可用遮光窗帘弥补不足 采光口分析交通中庭部分该中庭作为交通用空间，主要以坡道将不同高差上的教室联系起来采光要求■足够的亮度，保证视线清晰■均匀的照度，避免出现暗角■防止眩光影响正常活动和对幼儿视力损伤■采光效果让幼儿有平静安全感空间概况 采光口分析采光口形式：单一大面积天窗覆盖有波形穿孔板和密集的单向梁采光形式：顶光太阳直射光经过穿孔板和单向梁过滤后进入室内，产生均匀的漫反射三层平面 采光口分析采光效果示意图■一般天窗采光口：太阳直射光直接进入，保证亮度但照度不均匀，易发生眩光■分析对象采光口：太阳直射光经过波形穿孔板和密集单向梁的双重过滤，使整个空间充满均匀柔和的光线 采光口分析廊道巧妙错开，相互遮挡少漫反射使底部空间采光效果依然良好综合评价：采光口满足该交通空间采光需求，且达到较好艺术效果，采光效果相当良好 采光口分析采光口形式：下沉式采光井采光井为单侧通透型采光形式：单侧光单侧开口的采光井对中庭来说相当于单侧高窗采光 采光口分析采光效果分析空间概况：在交通中庭的一侧部分区块为实体屋顶，其下对应中庭采光效果较差剖面1-1■相当于单侧高窗，对中庭昏暗处采光效果有改善■单侧采光井的弊端：采光井周围出现一圈暗空间 采光口分析采光效果评价■采光井中发散的光线并非直射光，亮度不够大，导致该中庭作为活动空间照度偏低■采光井周边一圈采光效果极差，只能采用人工照明，可能作为储藏空间使用■空间艺术效果不错 采光口分析一层平面图办公空间部分空间概况办公与其他附属空间，在建筑中属于次要功能，分布在建筑一层与半地下层的北侧采光要求使用人数不多，使用时间少，但应该保证基本需求，如足够并均匀的照度等 采光口分析采光口形式：单侧窗在北侧墙体上开有许多不规律的矩形窗，方式与教学区相同，但外侧没有覆盖波形穿孔板采光形式：侧光存在问题：北侧墙体采光本身不足，开启的不规则矩形窗使得开窗面积实际上变小，并且室内照度也会不均匀 采光口分析最突出问题：在采光不足情况下外部还有遮挡，部分采光口直接覆盖在阴影之下采光效果评价■办公部分采光口位于北侧，且为不规律分布矩形窗，采光效果不太好■部分采光口受到外部遮挡，导致对应房间照度下降，只能靠室内照明弥补 总体采光评价■采光效果最好为交通中庭部分，天窗的设置既满足了使用需求，对整体空间的提升也非常显著■教学活动区部分采光效果略次之，在满足基本使用要求的同时，采用的不规律分布侧窗增加了幼儿活动空间趣味性，但也带来了眩光等问题■办公及附属区间的采光效果不佳，为保持建筑风格的一致性和体块的美观几乎牺牲了北侧办公区的采光 '
