最新变压器结构与原理课件PPT课件 30页

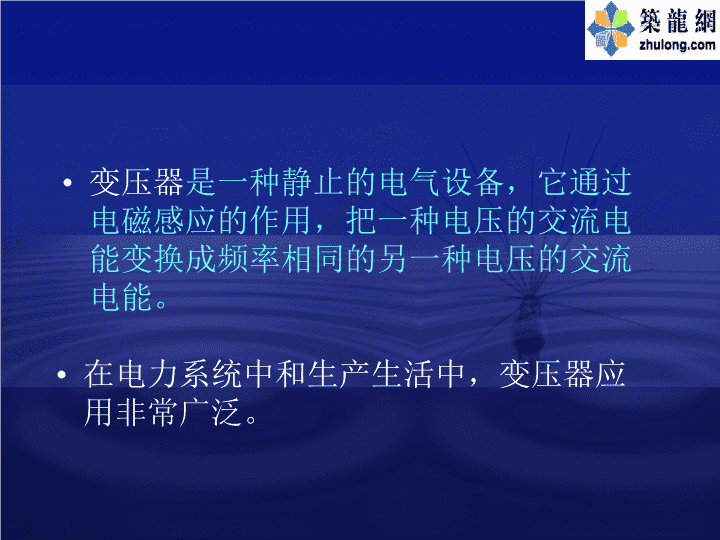

'变压器结构与原理课件 变压器是一种静止的电气设备，它通过电磁感应的作用，把一种电压的交流电能变换成频率相同的另一种电压的交流电能。在电力系统中和生产生活中，变压器应用非常广泛。 油箱油浸式变压器均要有一个油箱，装入变压器油后，将组装好的器身装入其中，以保证变压器正常工作。变压器油用作加强变压器内部绝缘强度和散热作用。 储油柜变压器在运行中，随着油温的变化，油的体积会膨胀和收缩，为了减少油与外界空气的接触面积，减小变压器受潮和氧化的概率，通常在变压器上部安装一个储油柜（俗称油枕）。 呼吸器变压器随着负荷和气温变化，各变压器油温不断变化，这样油枕内的油位随着整个变压器油的膨胀和收缩而发生变化，为了使潮气不能进入油枕使油劣化，将油枕用一个管子从上部连通到一个内装硅胶的干燥器（俗称呼吸器），硅胶对空气中水份具有很强的吸附作用，干燥状态状态为兰色，吸潮饱和后变为粉红色。吸潮的硅胶可以再生。 冷却器直接装配在变压器油箱壁上，对于强迫油循环风冷变压器，电动泵从油箱顶部抽出热油送入散热器管簇中，这些管簇的外表受到来自风扇的冷空气吹拂，使热量散失到空气中去，经过冷却后的油从变压器油箱底部重新回到变压器油箱内。无论电动泵装在冷却器上部还是下部，其作用是一样的。 绝缘套管变压器绕组的引出线从油箱内部引到箱外时必须经过绝缘套管，使引线与油箱绝缘。绝缘套管一般是陶瓷的，其结构取决于电压等级。1kV以下采用实心磁套管，10～35kV采用空心充气或充油式套管，110kV及以上采用电容式套管。为了增大外表面放电距离，套管外形做成多级伞形裙边。电压等级越高，级数越多。 分接开关变压器常用改变绕组匝数的方法来调压。一般从变压器的高压绕组引出若干抽头，称为分接头，用以切换分接头的装置叫分接开关。分接开关分为无载调压和有载调压两种，前者必须在变压器停电的情况下切换；后者可以在变压器带负载情况下进行切换。分接开关安装在油箱内，其控制箱在油箱外，有载调压分接开关内的变压器油是完全独立的，它也有配套的油箱、瓦斯继电器、呼吸器。 压力释放阀当变压器内部发生严重故障而产生大量气体时，油箱内压力迅速增加，为防止变压器发生爆炸，油箱上安装压力释放阀。 气体继电器气体继电器又称为瓦斯继电器，是变压器的一种保护装置，安装在油箱与储油柜的连接管道中，当变压器内部发生故障时（如绝缘击穿、匝间短路、铁芯事故、油箱漏油使油面下降较多等）产生的气体和油流，迫使气体继电器动作。轻者发出信号，以便运行人员及时处理。重者使断路器跳闸，以保护变压器。 二、变压器的工作原理简单的说，变压器的工作原理就是电磁感应原理，也就是“动电生磁，动磁生电”的过程。 跟电源连接的线圈叫原线圈，也叫初级线圈，跟负载连接的线圈叫副线圈，也叫次级线圈，两线圈由绝缘导线绕制，铁芯由涂有绝缘漆的硅钢片叠合而成．U1n1n2U2U1U2电路中的符号 变压器的变压原理（1）电动势关系由于电磁感应现象，原、副线圈中具有相同的t．根据电磁感应定律有：所以， （2）电压关系如果不计原、副线圈的电阻，则有：所以：n2>n1时，U2>U1，这种变压器叫做升压变压器．n2
