语音增值之智能数据配置原理和指导培训PPT课件.ppt 39页

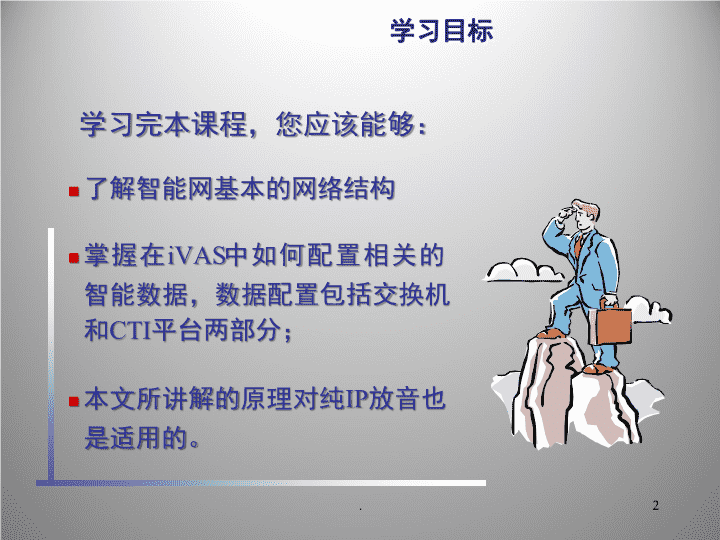

'IVAS培训－语音增值之智能数据配置原理和指导业务与软件运营支撑产品域1. 学习目标了解智能网基本的网络结构掌握在iVAS中如何配置相关的智能数据，数据配置包括交换机和CTI平台两部分；本文所讲解的原理对纯IP放音也是适用的。学习完本课程，您应该能够：2. 第一章智能网及语音增值系统所处位置第二章语音增值系统为何进行智能数据配置第三章配置原理和步骤第四章语音增值系统中的SCCP寻址目录3. 第一章智能网及语音增值系统所处位置智能网的网络结构和语音增值系统所处位置4. 第一章智能网及语音增值系统所处位置智能网中各个网元的功能SCP（ServiceControlPoint）：在整个智能网系统中起着控制和处理智能业务的作用，它完成业务控制功能(SCFServiceControlFunction)和业务数据功能(SDFServiceDataFunction)，同时接受SMS对它的管理。SMS（ServiceManagementSystem）负责对智能网及智能网业务进行管理，实现动态加载能对资源统一管理。它包括对业务的管理、对业务用户的管理、对网络的管理、对业务管理接入和系统接入的管理等功能。包括SMP和SMAP两部分。SSP（Serviceswitchingpoint）主要完成业务交换功能(SSFServiceswitchingfunction)和呼叫控制功能(CCFCallControlFunction)。当SSP为本地交换机时，还具有呼叫控制接入功能(CCAFCallControlAccessFunction)。综合型的SSP还包括部分的特殊资源功能(SRFSpecializedResourceFunction)。AIP（AdvancedIntelligentPeripheral）主要实现特殊资源功能(SRF)，还包括部分呼叫控制功能(CCF)。智能网的核心思想：呼叫与控制分离5. 第一章智能网及语音增值系统所处位置语音增值系统位置从前面的逻辑结构图中，我们可以看出1、语音增值系统与智能网的交互主要靠AIP平台部分、CTI平台部分、业务部分来完成；2、AIP为语音增值系统的交换接入部分；3、AIP处于PSTN/PLMN网络中，与SSP之间存在着链路和话路的连接；4、AIP与SCP之间为SCCP通信；5、语音增值系统对外还提供了WAP/USSD/WEB/OSS等接口；6、本胶片主要时描述当语音增值系统与智能网发生联系时，AIP平台、CTI平台、业务的配置原理和配置方法；注：实际的组网中，语音增值业务可能不与智能网发生什么联系。6. 问题您能够说出智能网中的几个核心网元吗？这几个核心网元在网络中的作用是什么？iVAS系统处于哪个部分，内部包括几部分？7. 第一章智能网及语音增值系统所处位置第二章语音增值系统为何进行智能数据配置第三章配置原理和步骤第四章语音增值系统中的SCCP寻址目录8. 第二章语音增值系统为何进行智能数据配置语音增值的某些业务在进行呼叫信息处理的时候，语音增值系统可能会和智能网发生关联，例如某些业务的呼叫流程，可能需要利用智能网的指定放音对业务流程的放音进行屏蔽，某些业务的管理流程需要智能网的鉴权等信息。通常这些信息的外部交互是利用UIScript操作和PA/PC的等完成的，也就是说在信令的TCAP层交互。内部交互是AIP平台、CTI平台、业务的交互。9. 问题什么情况下需要在iVAS智能数据的配置？10. 第一章智能网及语音增值系统所处位置第二章语音增值系统为何进行智能数据配置第三章配置原理和步骤第四章语音增值系统中的SCCP寻址目录11. 第三章配置原理和步骤需要配置的部分AIP部分－根据外部信令的交互进行数据的配置CTI平台部分－根据业务的交互进行数据的配置12. 第三章配置原理和步骤应用的形式-SCP给SSP发connect，SSP发IAM消息给AIP13. 第三章配置原理和步骤应用的形式-SCP给SSP发connect，SSP发IAM消息给AIP通常此时都是为了触发一个增值业务，所以针对SSP发到AIP的字冠，一般都做成增值号码。彩铃智能网方案的呼叫流程这种情况用的最多。从端局或者SSP送来的被叫都是一般都是加了特殊前缀的，针对这个前缀，以40为例，配置如下ADDCNACLD:PFX=K"40,CSTP=CARD,MIDL=2,MADL=14;ADDMODSRV:MOD=1,SRVTYPE=ICD,SRVNAME="CONNECT",SRVDESC="RBT";ADDSRVATTR:DNSET=0,ACCESS=K"40,SRVNO=0,ACCESSNO=0,MIN=2,MAX=14ADDCALLSRC；详细请参见本页胶片的备注14. 第三章配置原理和步骤应用的形式-SCP给SSP发ETC，SSP发IAM消息给AIP15. 第三章配置原理和步骤应用的形式-SCP给SSP发ETC，SSP发IAM消息给AIP关键点：SCP发ETC消息给SSP（TCAP层交互）；SSP根据ETC内容发IAM/IAI消息给AIP（ISUP/TUP）；AIP上报ARI消息给SCP（TCAP层交互）AIP收到PA/PC/UIScriptRun后进行处理（TCAP层交互）16. 第三章配置原理和步骤SCP发ETC消息给SSP（TCAP层交互）智能呼叫到达SSP后，SSP向SCP发送“启动DP”操作，SCP收到此操作后，根据文件scunet.cfg，数据库表sspipinfo，msglocation中的记录，判断是否连接到IP。若需要连接到IP，SCP指示SSP向独立IP发起呼叫，将呼叫转移到独立IP，这里指示连接到IP的操作就是ETC：EstablishTemporaryConnection17. 第三章配置原理和步骤SCP发ETC消息给SSP（TCAP层交互）ETC中三个重要参数：AssistingSSPIPRoutingAddress：用于标识辅助SSP或IP的地址，指示SSP如何寻址达到IP，实际上就是AIP的局号。在无线网络中就是AIP的GT地址的GT内容，在有线中就是在SCP上自己定义的一个。主要就是让SSP能根据这个局号找到AIP。ScfID：标识SCP，在无线网络中就是SCP的GT地址的GT内容。SSP收到这个ETC之后会通过IAM消息把这个参数传给AIP，AIP根据这个参数找到SCP。CorrelationID：相关ID，将SCP<—>SSP、SCP<—>IP之间的对话实例关联起来。不需要进行配置。18. 第三章配置原理和步骤SSP根据ETC内容发IAM/IAI消息给AIP（ISUP/TUP）当SSP收到SCP发来的ETC消息之后，获取其中的assistingSSPIPRoutingAddress，根据这个路由到AIP。实际上在SSP上，assistingSSPIPRoutingAddress是被配置成了一个呼叫字冠。注：一定要在开局之前确认SSP是否支持ETC操作19. 第三章配置原理和步骤SSP根据ETC内容发IAM/IAI消息给AIP（ISUP/TUP）SSP发给AIP的IAM/IAI消息中必须透传AssistingSSPIPRoutingAddress、ScfID、CorrelationID这三个参数。透传的方式有两种（可以通过七号信令跟踪查看到）：压缩方式：这三个参数全部被放置在被叫号码中扩展方式：分别以被叫号码，ScfID，CorrelationID三个参数来传送20. 第三章配置原理和步骤AIP上报ARI消息给SCP（TCAP层交互）AIP要发送ARI操作给SCP，首先要对IAM消息中三个参数进行鉴别：AssistingSSPIPRoutingAddress（假设为13741234）：21. 第三章配置原理和步骤AIP上报ARI消息给SCP（TCAP层交互）ScfID（假设为13745678）：注意：SCPEXTERNALNO.就是ScfID，SCPNO.是SCP在AIP侧的内部编号，主要是SCPADR配置使用，确定SCCP寻址时的寻址方式。22. 第三章配置原理和步骤AIP上报ARI消息给SCP（TCAP层交互）ScfID（假设为13745678）：注意：这条命令主要是确定AIP发送给SCP的SCCP消息中SCCP被叫叫地址信息（也就是到SAU的寻址信息）。关于SCCP寻址的内容在第四章会讲到。23. 第三章配置原理和步骤AIP上报ARI消息给SCP（TCAP层交互）注意：这条命令主要是确定AIP发送给SCP的SCCP消息中SCCP主叫地址信息（也就是AIP的地址信息）。关于SCCP寻址的内容在第四章会讲到。24. 第三章配置原理和步骤AIP上报ARI消息给SCP（TCAP层交互）当以上数据配置正确，且SCCPDPC，SCCPSSN、SCCPGT配置正确后，AIP就把ARI发给SCP了。ARI全称：AssistingRequestInstruction作用：把AIP的资源能力和CorrelationID上报给SCP25. 第三章配置原理和步骤CTI平台上的所需的配置工具：MMP第一步：增加系统接入码26. 第三章配置原理和步骤CTI平台上的所需的配置工具：MMP第二步：增加UI接入码27. 第三章配置原理和步骤CTI平台上的所需的配置工具：MMP第三步：增加被叫号码和拨号配置28. 第三章配置原理和步骤CTI平台上的所需的配置工具：MMP第四步：增加被叫号码和UI接入码的对应关系29. 第三章配置原理和步骤AIP收到UIScriptRun/PA/PC后进行处理（TCAP层交互）当收到UIScriptRUN，CTI平台上需要利用MMP增加VXML配置。当收到PA/PC，需要在BAM上配置addnoteindex30. 问题iVAS中与智能网发生关联时，从信令看，有哪几种应用？SCP给SSP发ETC，ETC的关键参数是什么？作用是什么？在CTI平台上应该作对应的什么数据？31. 第一章智能网及语音增值系统所处位置第二章语音增值系统为何进行智能数据配置第三章配置原理和步骤第四章语音增值系统中的SCCP寻址目录32. 第四章语音增值系统中的SCCP寻址SCCP在NO.7信令网中的位置33. 第四章语音增值系统中的SCCP寻址SCCP的引入原因通信网和通信新业务的不断发展，需传送与呼叫电路无关的消息。扩展了MTP的寻址能力，增加了按GT寻址方式,MTP只能按DPC寻址，由于信令点编码总数有限，引入GT寻址后扩大了MTP的寻址范围和寻址能力。扩充了MTP用户部分，SCCP内部支持不同的子业务系统。MTP是通过SI来区分不同用户部分，最多支持十六个用户，SCCP由子业务系统号SSN表示SCCP的用户部分，最大为256个用户数34. 第四章语音增值系统中的SCCP寻址SCCP可根据以下两类地址进行寻址选路:DPC+SSNGT35. 第四章语音增值系统中的SCCP寻址GT共有四类类型，其中最常用的是GT4格式请参见如下36. 第四章语音增值系统中的SCCP寻址B省A省GT寻址的信令流程SPALSTPASPC=1SPC=2SPC=3SPC=4SPC=5SPC=6HSTPHSTPLSTPBSPBMTPParameters:DPC=2OPC=1SCCPParameter:Calledparty:DPCabsentSSNpresentGTRoutingOnGTCallingparty:SPCabsentSSNpresentGTRoutingOnGTMTPParameters:DPC=5OPC=2SCCPParameter:Calledparty:SPCabsentSSNpresentGTRoutingOnGTCallingparty:SPCabsentSSNpresentGTRoutingOnGTMTPParameters:DPC=6OPC=5SCCPParameter:Calledparty:SPCabsentSSNpresentGTRoutingOnPCCallingparty:SPCabsentSSNpresentGTRoutingOnGTGT翻译点GT翻译点MTP转接发送消息37. 第四章语音增值系统中的SCCP寻址我们以上图为例，SPA到SPB采用GT寻址，下一级信令点为LSTPA那么：ADDSCPADR时需要填写GT翻译ADDIPADR时根据实际情况选择是否时GT还是DPC/SSNADDSCCPDPC为LSTPAADDSCCPSSN为LSTPAADDSCCPGT中的信令编码为LSTPA的信令点编码38. 问题您能说出No.7信令协议栈吗？SCCP层主要是用来做什么的？GT4的格式是怎样的，在CC08AIP交换机中是怎样填写的？请根据37页的图示，描述A－B的SCCP寻址过程。39.'
